ОСОБЕННОСТИ ДЕЯТЕЛЬНОСТИ ВИЛЬНЮССКОГО ФИЛИАЛА ВНИИТЭ*
____________
* Статья подготовлена редакторами-составителями по материалам авторского коллектива в составе Л. Бальчюнаса, Е. Ванагене, А. Гамзина, Р. Гаушене, Г. Григайтене, С. Макароваса, А. Яковлеваса-Матецкиса.
Одной из характерных черт предметной культуры Литвы можно считать существовавшее издревле пристальное внимание к вещи — к ее удобству, красоте и, что самое важное, к совершенству ее изготовления. Это отразилось не только на изделиях народного быта, для которых вообще характерна и высокая степень функциональности, и внимание к форме, но также на изделиях ремесленного и промышленного производства.
Богатая традициями предметная культура Литвы подготовила почву для раннего зарождения дизайна и формирования его региональных особенностей. Активное развитие эта сфера творческой деятельности получила в советский период. Индустрия республики стала развиваться значительными темпами. Создался целый ряд новых промышленных отраслей: судостроение, станко- и приборостроение, радиоэлектронная, химическая промышленность и т.д.
Художественно-конструкторская деятельность планомерно разворачивается с 1953 г., когда в конструкторском бюро Управления машиностроения при республиканском Совнархозе начинаются исследования условий труда на предприятиях Литовской ССР. В 1960 г. они были продолжены Центральным проектно-конструкторским бюро Совнархоза. Вопросами подъема культуры производства в ЦПКБ занималась группа технической эстетики из пяти человек. Позднее, в 1961 г., на её базе был создан отдел технической эстетики и художественного конструирования, занимавшийся проектированием промышленных интерьеров и художественным конструированием изделий, преимущественно станков, и промышленной графики. Несколько лет довольно успешной деятельности немногочисленной группы энтузиастов технической эстетики оказали влияние на повышение эстетического уровня производственной среды, а также уровня художественно-конструкторской отработки изделий республиканской промышленности.
В июне 1966 г. на базе существующих отделов был организован Вильнюсский филиал ВНИИТЭ, который стал научно-исследовательским и методическим центром по технической эстетике и художественному конструированию в республике.
Первоначально его деятельность сводилась к художественному конструированию станков, эстетическому упорядочению производственных помещений, разработке проектов культурно-бытовых товаров, т.е. к направлениям, характерным для всех межотраслевых художественно-конструкторских организаций страны. Однако с течением времени начинает складываться специфика этого республиканского центра художественного конструирования. Она выявляется и создается постепенно, в процессе укрепления связей с народным хозяйством республики. Сейчас филиал ведет работу по следующим направлениям:
Одновременно с проектной деятельностью проводятся научные исследования. В настоящее время особое внимание уделяется:
Кроме того, Вильнюсский филиал ВНИИТЭ, как методический центр, осуществляет планомерное методическое руководство художественно-конструкторскими подразделениями республики.
Одним из традиционных и постоянных объектов художественного конструирования являются для вильнюсских художников-конструкторов станки. И это естественно. Станкостроительная промышленность занимает значительное место в народном хозяйстве республики. В Вильнюсе находится филиал ЭНИИМС — головной организации по проектированию различных металлообрабатывающих станков.
Еще в 1965 г. из отдела технической эстетики и художественного конструирования ЦПКБ Совнархоза Литовской ССР выделился отдел, который начал разрабатывать художественно-конструкторские проекты металлорежущих станков, автоматов для пищевой промышленности, приборов, торгового оборудования. Первые разработки молодого коллектива были успешными: в 1965 г. на международной выставке в Лейпциге золотая медаль была присвоена зубофрезерному станку 53010А, а на международной выставке в Брно — мелкомодульному зубофрезерному станку 5308А (автор обоих проектов А. Гамзин); в 1966 г. золотые медали ВДНХ были присвоены аппарату ЭРА-2 и прибору для измерения круглости; кроме того, несколько промышленных изделий были отмечены серебряными и бронзовыми медалями. С упразднением Совнархоза отдел в полном составе перешел во вновь организованный филиал ВНИИТЭ и стал одним из ведущих его подразделений. Хотя это подразделение выросло сейчас почти вдвое, до сих пор творческое его ядро составляет прежний коллектив.
Особенности работы коллектива определяются условиями формирования его творческих позиций. Все художники-конструкторы — выпускники одного учебного заведения (Государственного художественного института Литовской ССР). Уже на студенческой скамье сложилось их понимание профессиональной деятельности, выработалось единство подхода к решению проектных задач, общность методов и приемов работы. Полученные в период обучения представления и навыки закрепились и развились в многолетней совместной деятельности. Это избавило коллектив от разногласий и противоречий, зачастую мешающих продуктивной творческой работе. Взаимопонимание, слаженность, доброжелательная атмосфера помогли молодым специалистам с первых же шагов нащупать собственный путь в дизайне, найти оригинальный творческий почерк. Плодотворность их поисков подтверждается, в частности, тем, что принципы решения проектных задач, легшие в основу их первых работ, в дальнейшем не подвергались пересмотру, а лишь углублялись и развивались. Однако все перечисленные факторы не могли бы обеспечить успешность и результативность работы, если бы им не сопутствовало еще одно счастливое обстоятельство. Речь идет о тесном содружестве — возникшем уже давно и продолжающемся по сей день — между художниками-конструкторами Вильнюсского филиала ВНИИТЭ и специалистами филиала ЭНИИМС.
Совместная работа с головным институтом в области станкостроения дает серьезные преимущества для художников-конструкторов. Прежде всего, они, как правило, занимаются не модернизацией уже существующих станков, а созданием новых, причем деятельность их протекает в тесном контакте с инженерами. Во-вторых, художники-конструкторы имеют возможность вести комплексное проектирование, разрабатывая не только отдельные станки, но и гаммы станков, а также, что представляет особый интерес, приборы, проверяющие работу этих станков. (Так, Вильнюсским филиалом были разработаны серии круговых и продольных делительных машин, в том числе прецизионных, а также гамма зубофрезерных станков в комплекте с относящимися к ним приборами измерения круглости, шероховатости обрабатываемой поверхности и микроскопом.) В-третьих, экспериментальная проверка дизайнерских предложений проводится уже на стадии действующего образца, изготовляемого ЭНИИМС. Изготовление опытного образца ведется под постоянным наблюдением художника-конструктора, что приводит к очень точному воспроизведению авторской идеи. Наконец, сотрудничество с головным институтом является залогом внедрения в промышленность разработок художников-конструкторов и обеспечивает возможность авторского надзора на предприятиях-изготовителях. О преимуществах совместной работы говорят следующие цифры. В период с 1967 по 1973 г. в Вильнюсском филиале было разработано 42 проекта из области станкостроения. Из них внедрен в промышленность 41 проект, не внедренный остался лишь один, и то потому, что станок был снят с производства.
К настоящему времени в филиале уже сложилась своя, выработанная на основе многолетней практики последовательность работ и порядок решения содержательных задач.
Одна из основных творческих установок — иерархизация требований к проектируемому изделию. На стадии предпроектного анализа выявляется весь комплекс условий и требований, они оцениваются с точки зрения их значимости для функциональных, эстетических и конструктивных особенностей создаваемого станка. Таким образом устанавливается целая система причинно-следственных функциональных связей различных свойств изделия в их определенной последовательности. Это позволяет основное внимание уделять наиболее важным вопросам, позволяет кратчайшим путем идти к правильному решению. При проектировании сложных станков сталкиваются различные условия и требования и появляется необходимость рассматривать их в компромиссной связи. И здесь также необходима своеобразная иерархизация, с тем чтобы выявить первостепенные вопросы, требующие оптимального решения и пристального к себе внимания, и отделить их от второстепенных, которыми можно в известной мере пренебречь. Правильное выявление степени важности каждого из проектных вопросов определяет стратегию деятельности художника-конструктора, от этого зависит конечный результат и продолжительность его работы.
Предпроектному анализу в филиале придается весьма большое значение, ибо он во многом обусловливает эффективность дизайнерской разработки. Проведенный на высоком профессиональном уровне, анализ позволяет художнику-конструктору глубже почувствовать и понять имманентные свойства того или иного объекта, выявить его потенциальные художественные, информативные и конструктивные возможности, привести их в стройную систему. Инструментом для проведения анализа, как правило, служит разработанная специалистами филиала аналитическая сводная таблица «Исследование возможных вариантов компоновки узлов оборудования и их влияния на информативность, художественное качество формы и технологию изготовления». С её помощью можно оперативно выявить такую компоновку узлов, которая предоставляет художнику-конструктору максимальные возможности для получения технологичной, выразительной, высоко информативной формы, а также установить зависимость сложности конструктивного решения и технологии изготовления изделия, эстетических достоинств его формы от различных конструктивно-компоновочных схем.
На основании выводов предпроектного анализа (и ряда других материалов) формулируется конструктивная идея будущего изделия, наиболее полно отвечающая целому комплексу предъявляемых к нему требований, и в первую очередь к его функции, т.е., по-существу, предопределяется будущая форма изделия.
В филиале выработано свое отношение к закономерностям сложения формы станка, которое обусловливает всю последовательность дизайнерского поиска (рис. 1).

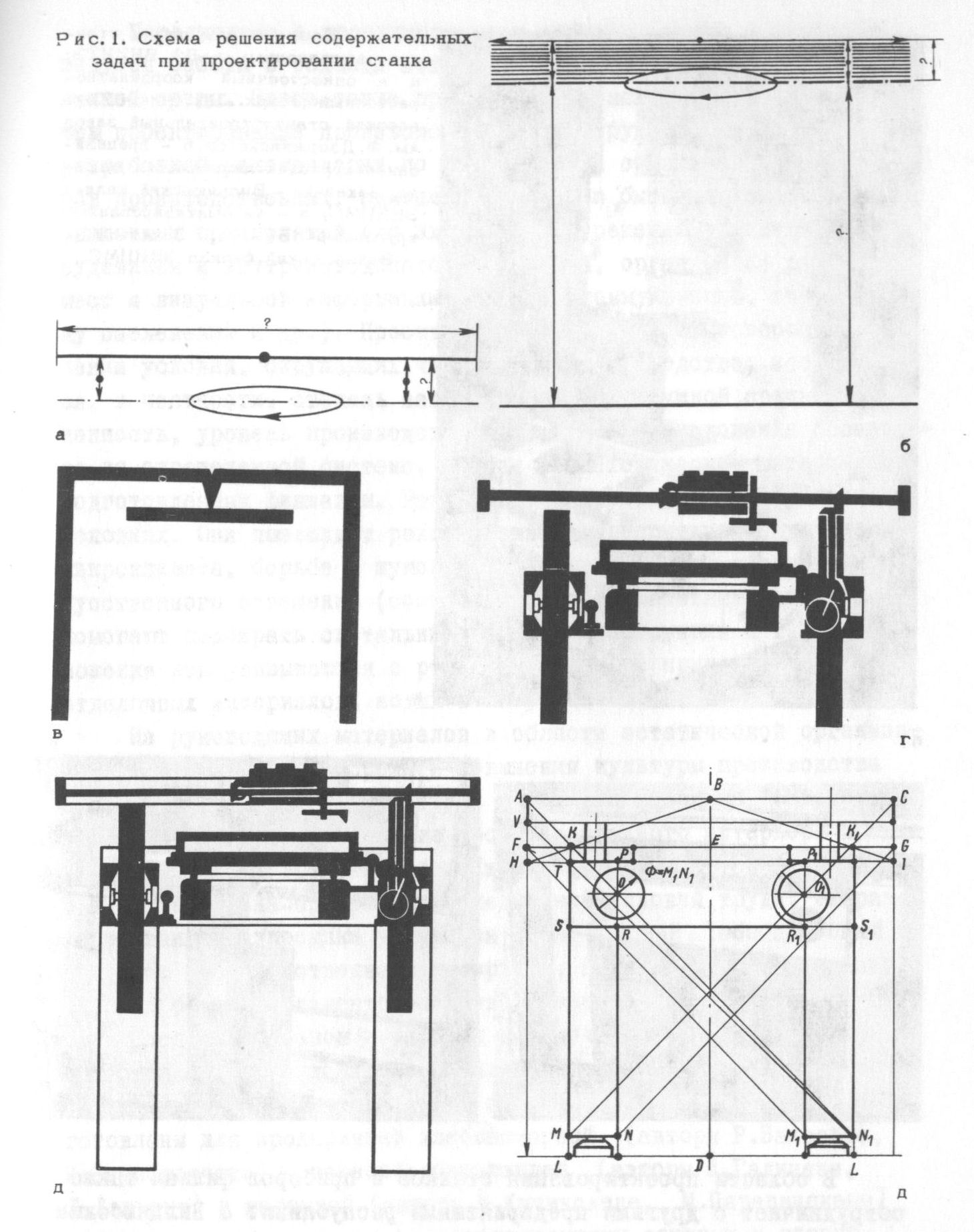

Рис. 1. Схема решения содержательных задач при проектировании станка
Художественное конструирование начинается с выявления функциональной зоны исполнительного механизма. При этом определяются направления и способы доставки исполнительного механизма в рабочую зону, размеры его перемещения по вертикали и горизонтали (рис. 1,а). Вслед за тем, в соответствии с требованиями эргономики, устанавливается оптимальная рабочая зона — размещение средств управления, удобство установки и съема заготовки (рис. 1,б). С учетом выбранной ранее конструктивной идеи машины строится принципиальная композиционная схема (рис. 1,в). Исходя из композиционной схемы, а также способа и направления доставки исполнительного механизма в рабочую зону разрабатывается кинематическая схема и компоновка узлов машины (рис. 1,г). Следующий этап художественного конструирования — поиск информативности формы активных элементов конструкции. И заключает работу гармонизация композиционного строя и целостности создаваемой машины, с использованием систем пропорционирования и других средств композиции (рис. 1,д).
С помощью такого метода было разработано большое количество станков. Наиболее важные среди них — зубофрезерные станки, гамма координатно-расточных станков (эти два типа станков составляют примерно половину всего объема работ в этой области), гамма делительных и круговых делительных столов, гаммы круговых и продольных делительных машин и др. (рис. 2). В настоящее время филиал приступил к разработке гаммы координатно-измерительных машин с унифицированным рядом деталей. (Основными разработчиками были А. Бельскис, Т. Бернотайтите, А. Гамзин, А. Жукайте, С. Макаровас, А. Лукшис, П. Шимкус.) По всем разработанным объектам получены свидетельства на промышленные образцы. 32 станка, выполненные совместно с ЭНИИМС, экспонировались на 15 выставках (8 из них международные) и были отмечены 4 золотыми, 2 серебряными и 3 бронзовыми медалями.

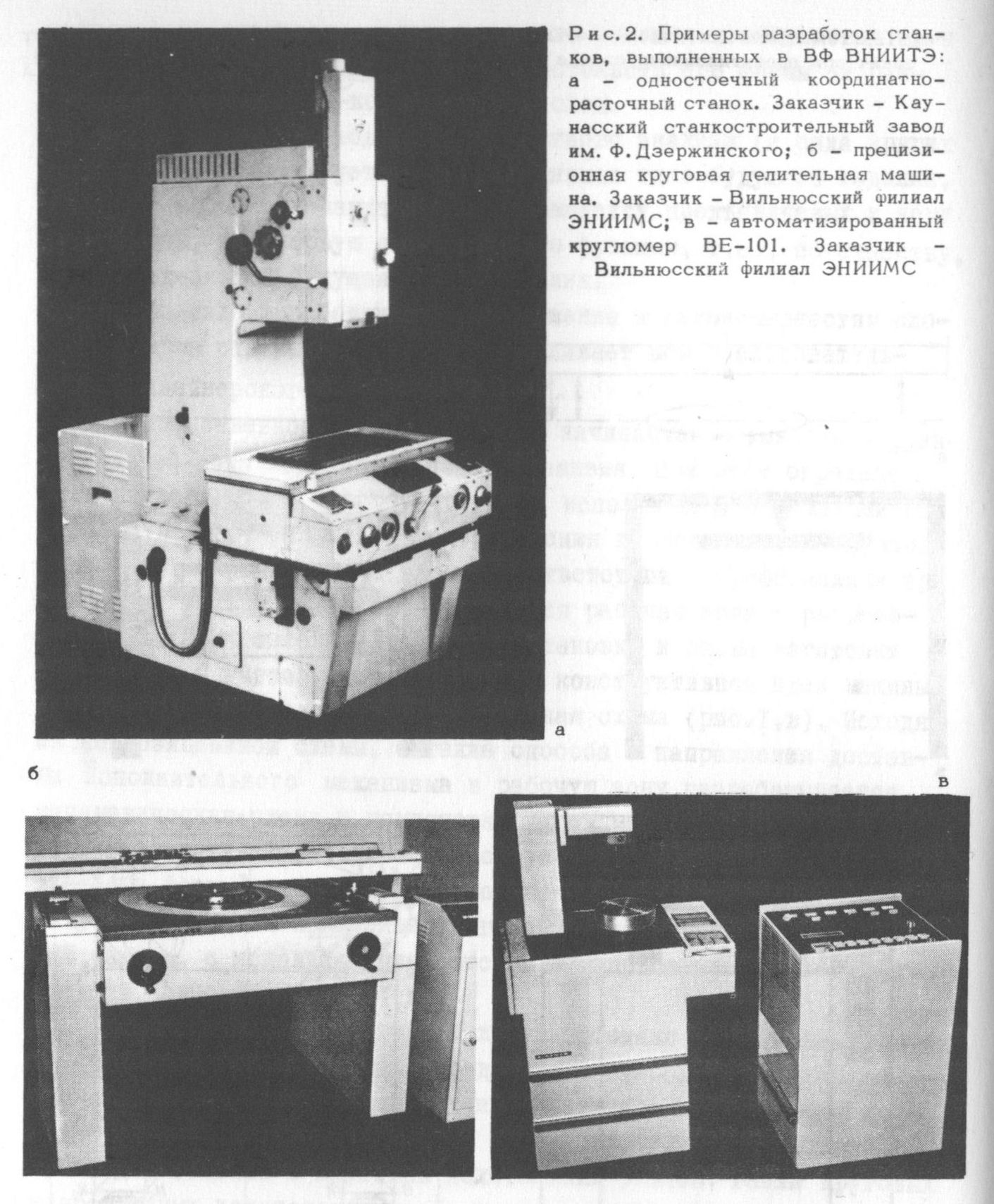

Рис. 2. Примеры разработок станков, выполненных в ВФ ВНИИТЭ: а — одностоечный координатно-расточный станок. Заказчик — Каунасский станкостроительный завод им. Ф. Дзержинского; б — прецизионная круговая делительная машина. Заказчик — Вильнюсский филиал ЭНИИМС; в — автоматизированный кругломер ВЕ-101. Заказчик — Вильнюсский филиал ЭНИИМС
В области проектирования станков и приборов филиал также сотрудничает с другими предприятиями республики: с Вильнюсским станкостроительным заводом им. 40-летия Октября, Каунасским станкостроительным заводом им. Ф. Дзержинского, Каунасским заводом шлифовальных станков «Нерис» и т.д.
Параллельно с проектированием станков, машин и приборов ведутся работы в области эстетической организации производственной среды. Здесь также превалирует комплексный подход. Причём проектирование производственного оборудования сочетается с разработкой рекомендаций по эстетической организации интерьеров производственных, административных и бытовых помещений промышленных предприятий (по их цветовому решение, размещению оборудования и внутризаводского транспорта, организации рабочих мест и визуальной информации, окраске коммуникаций, внутреннему озеленению и др.). Проекты основывается на всестороннем изучении условий, окружающих человека на производстве; исследуется, в частности, степень загрязненности воздушной среды, освещенность, уровень производственного шума. Исследования проводятся по определенной системе, исходя из методических материалов, подготовленных филиалом. Результаты их проверяются в реальных условиях. Они позволяют рекомендовать мероприятия по улучшению микроклимата, борьбе с шумом, рассчитывать нормы дневного и искусственного освещения (соответственно нормативным материалам), помогают подбирать светильники нужной конструкции и т.д. Предложения эти увязываются с рекомендациями по применению новых отделочных материалов, новых конструкций полов, потолков.
Из руководящих материалов в области эстетической организации производственной среды и повышения культуры производства средствами технической эстетики можно сослаться на «Методические указания по исследованию производственного интерьера предприятий легкой промышленности Литовской ССР» (автор В. Вайткус).
В них обоснована программа исследований условий труда, охарактеризованы предпосылки улучшения этих условий, обобщен опыт по создание производственного интерьера, приведены примеры дизайнерских решений элементов производственной среды.
Следующим этапом в работах методического плана является подготовка рекомендаций по комплексному оборудованию внутренней и внешней производственной среды. Такие рекомендации подготовлены для предприятий хлебопекарной (авторы Р. Заксайте, И. Стрибавичюте), зернообрабатывающей (авторы И. Галинене, Л. Дашкене) и молочной (авторы В. Кучинскене, М. Паравинскене) промышленности по заказам соответствующих союзных и республиканских министерств. В частности, работа по эстетической организации производственной среды хлебопромышленных элеваторов одобрена Министерством заготовок Литовской ССР и продолжается по заказу союзного Министерства. Результатом её явятся типовые рекомендации, которые в виде альбома предполагается издать в 1975 г. на русском языке. Они предназначаются для руководителей, специалистов НОТ и технической эстетики мукомольных, крупяных, комбикормовых предприятий и элеваторов страны.
С 1970 г. Вильнюсский филиал начал заниматься разработкой проектов комплексного оборудования интерьеров вычислительных центров. В 1973 г. уже издан альбом «Рекомендаций по комплексному решению интерьеров вычислительного центра (на базе вычислительного комплекса М-5000)» (авторы Р. Бабянскас, Т. Микнявичюс, А. Кирда, В. Каралюнас, Д. Жилене). Готовится аналогичная работа на базе вычислительной машины «Рута-110».
В настоящее время проводятся работы по эстетической организации внутренней среды предприятий целлюлозно-бумажной и пищевой промышленности: фабрики по производству картона Клайпедского УБК (автор В. Кучинскене), Алитусского винного завода (автор И. Стрибавичюте) и нек. др. Исследования рабочей среды на этих предприятиях и выполненные для них проекты комплексного оборудования помогут создать обобщенные рекомендации технической эстетики для отрасли в целом.
Чтобы оптимально организовать производственную среду, необходимо выяснить, насколько действенны меры технической эстетики в части повышения производительности труда, улучшения качества изготовляемой продукции, облегчения труда, обеспечения его безопасности и т.д. Вильнюсский филиал в течение уже нескольких лет проводит исследования, связанные с определением влияния комплекса мероприятий технической эстетики на производительность труда. Отдельные результаты этих исследований опубликованы в «Методике по проведению анализа для определения экономической эффективности эстетического решения производственной среды» (автор Б. Диргелаите). В ней выявлены сущность анализа и факторы, влияющие на производительность труда. Пока что это первая попытка методического обобщения подобных исследований. Установлению исходных данных для расчета усредненной экономической эффективности от внедрения в производство достижений технической эстетики препятствует еще многое: отсутствие единой методики в проведении исследований, неоднородные условия для контрольных экспериментов, специфические различия условий труда на отдельных рабочих местах и т.п. Дальнейшие комплексные исследования условий труда и новые научные данные позволят установить объективные критерии такого расчета.
Большое внимание Вильнюсский филиал ВНИИТЭ уделяет вопросам преобразования средствами технической эстетики внешней индустриальной среды. Вместо принятой в проектных организациях системы «проект — строительство» здесь применяется система «научное исследование — проект — строительство». На основе её в лаборатории эстетической организации внешней производственной среды разработано уже более 50 проектов благоустройства и озеленения территорий промышленных предприятий, организации санитарно-защитных зон и рекультивации отработанных карьеров. Большинство проектов уже внедрено или находится на стадии внедрения. Отдельные предприятия, при строительстве или реконструкции которых использованы такие проекты, признаны в своей отрасли или городе лучшими в эстетическом решении внешней среды. Из них следует отметить Вильнюсский станкостроительный завод им. 40-летия Октября (автор К. Яковлевас-Матецкис), Утянскую трикотажную фабрику (авторы Н. Вильчинскайте, К. Яковлевас-Матецкис), Паневежский завод «Экранас» (автор О. Скайсчирите).
Многолетний проектный опыт, основанный на комплексном исследовании специфики различных предприятий, изучении степени их влияния на окружающую среду, их взаимосвязи с градостроительными особенностями, позволил специалистам ВФ ВНИИТЭ разработать новые принципы и методические указания по рациональной организации озеленения на территориях промышленных предприятий (в частности, «Методические указания по проектированию озеленения и внешнего благоустройства территорий промышленных предприятий» (автор К. Яковлевас-Матецкис), утвержденные Госстроем Литовской ССР). Кроме того, в помощь проектировщикам разработан ассортимент газоустойчивых растений (применительно к вредным производствам), а также издан иллюстрированный «Альбом деревьев, кустарников и вьющихся древесных растений для озеленения промышленных территорий» (авторы К. Яковлевас-Матецкис и Л. Чибирас), в котором классифицируются их функциональные, эстетические и прочие свойства (альбом также одобрен Госстроем Литовской ССР). К настоящему времени специалистами филиала подготовлены общие рекомендации по теме «Благоустройство промышленных территорий», предназначенные для включения в «Межотраслевые нормативные материалы НОТ, обязательные для применения при проектировании зданий и территорий промышленных предприятий». Все эти работы, подготовленные филиалом для предприятий республики, получили признание и за ее границами. Их уже используют в качестве методических руководств такие научно-исследовательские и проектные организации, как ЦНИИПромзданий, Гипростанок, Одесское СПКБ и др.
Это направление продолжает занимать важное место в деятельности филиала. Особое внимание уделяется сейчас рекомендациям по благоустройству предприятий, дифференцированным по отраслям промышленности.
Интересным и перспективным представляется обращение к проблеме увязывания промышленных объектов с окружающей средой, к проблеме их эмоционального насыщения, в частности с помощью полихромного решения (зданий, сооружений, открытого технологического и инженерного оборудования, густой сети надземных трубопроводов, многочисленных средств транспорта, оказывающих подавляющее влияние на человека). Уже разработаны отдельные предложения по полихромному решению внешней производственной среды хлебопекарных, молочных и зерноперерабатывающих предприятий. По договору с Министерством заготовок СССР в сотрудничестве с Московским научно-исследовательским институтом зерна и Промзернопроектом разрабатывается методическое пособие по эстетическому формированию внешней среды предприятий по хранению зерна.
Если вначале для создания методических рекомендаций и требований использовался проектный опыт, то сейчас — научные исследования, что позволяет решать вопросы конкретного проектирования на более высоком уровне*.
____________
* В период с 1971 по 1973 г. в ВФ ВНИИТЭ разработаны три научно-исследовательские темы по эстетическому формированию внешней производственной среды, опубликованы 3 монографии и более 60 статей.
Так, работа в области художественного конструирования внешней среды предприятий эерномучной промышленности началась с обследования существующих в республике предприятий этого профиля. Предварительно была разработана специальная анкета, согласно которой изучались:
Результаты обследования после тщательного анализа послужили материалом для конкретных выводов и предложений. Они определили основные положения методических рекомендаций, в которые, наряду с общими указаниями, вошли и примеры различных проектных решений основных проблем, в зависимости от тех или иных конкретных ситуаций.
В своей практической работе по эстетическому упорядочению внешней среды предприятий вильнюсские художники-конструкторы тяготеют к комплексным разработкам.
Например,в проекте благоустройства и озеленения территории Кедайняйского элеватора художники-конструкторы поставили, в частности, задачу улучшить условия труда и отдыха работающих. Это большая, многоаспектная проблема. И решалась она с учетом самых различных условий и факторов. Например, проблема уменьшения вредного влияния шума и пыли, которые неизбежно сопровождают технологический процесс, решалась с помощью зонирования территории предприятия (рис. 3,а), организации мест кратковременного отдыха (активного и пассивного) и пр. Но главную роль играло озеленение, которое в известной мере помогло решить еще одну важную проблему — охраны окружающей среды. Проектировщики разработали точные рекомендации по озеленению промышленной территории, зафиксировали их в дендрологическом плане (рис. 3,б), указав характер посадки, приемы озеленения, породы деревьев и других насаждений.

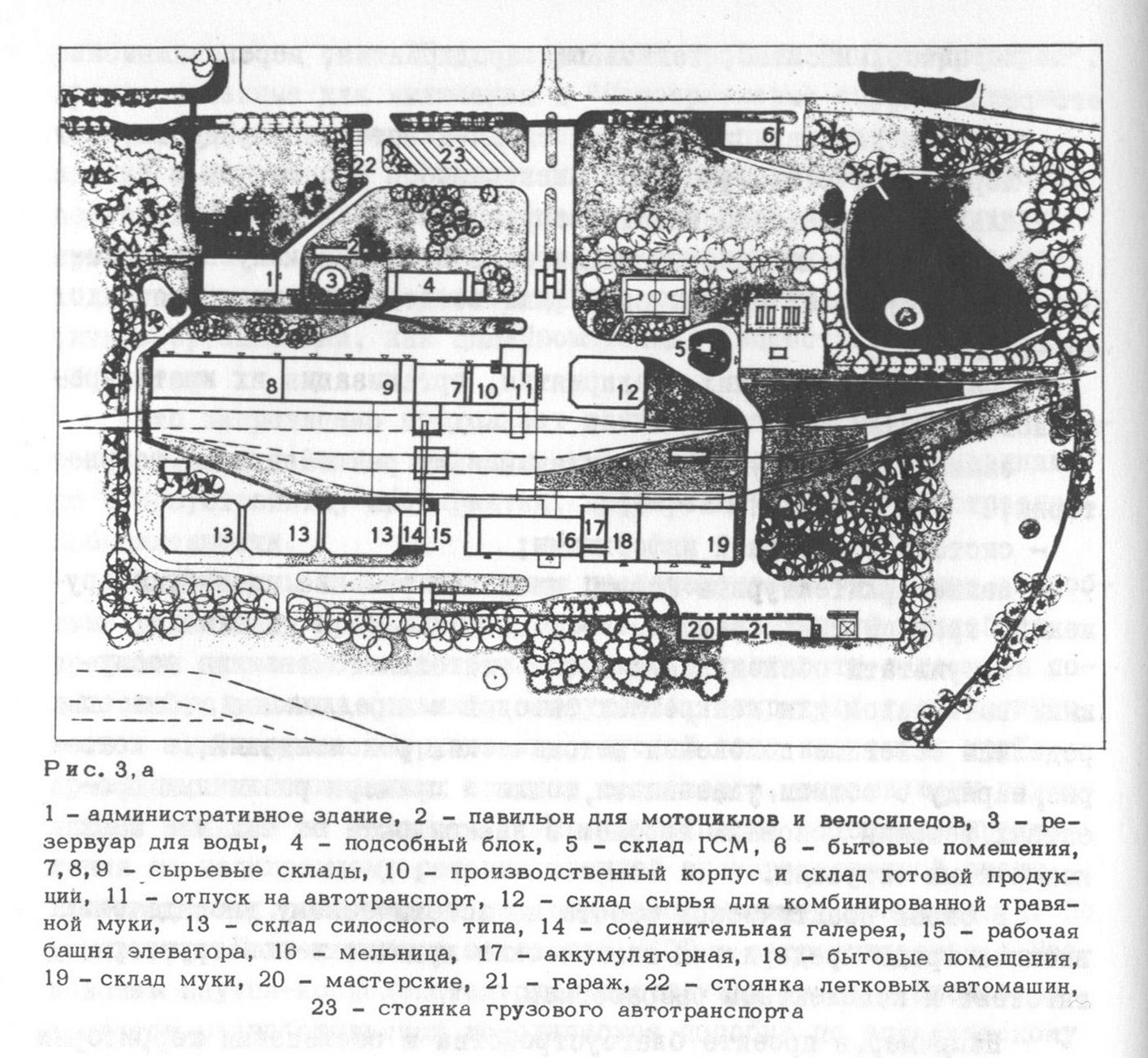

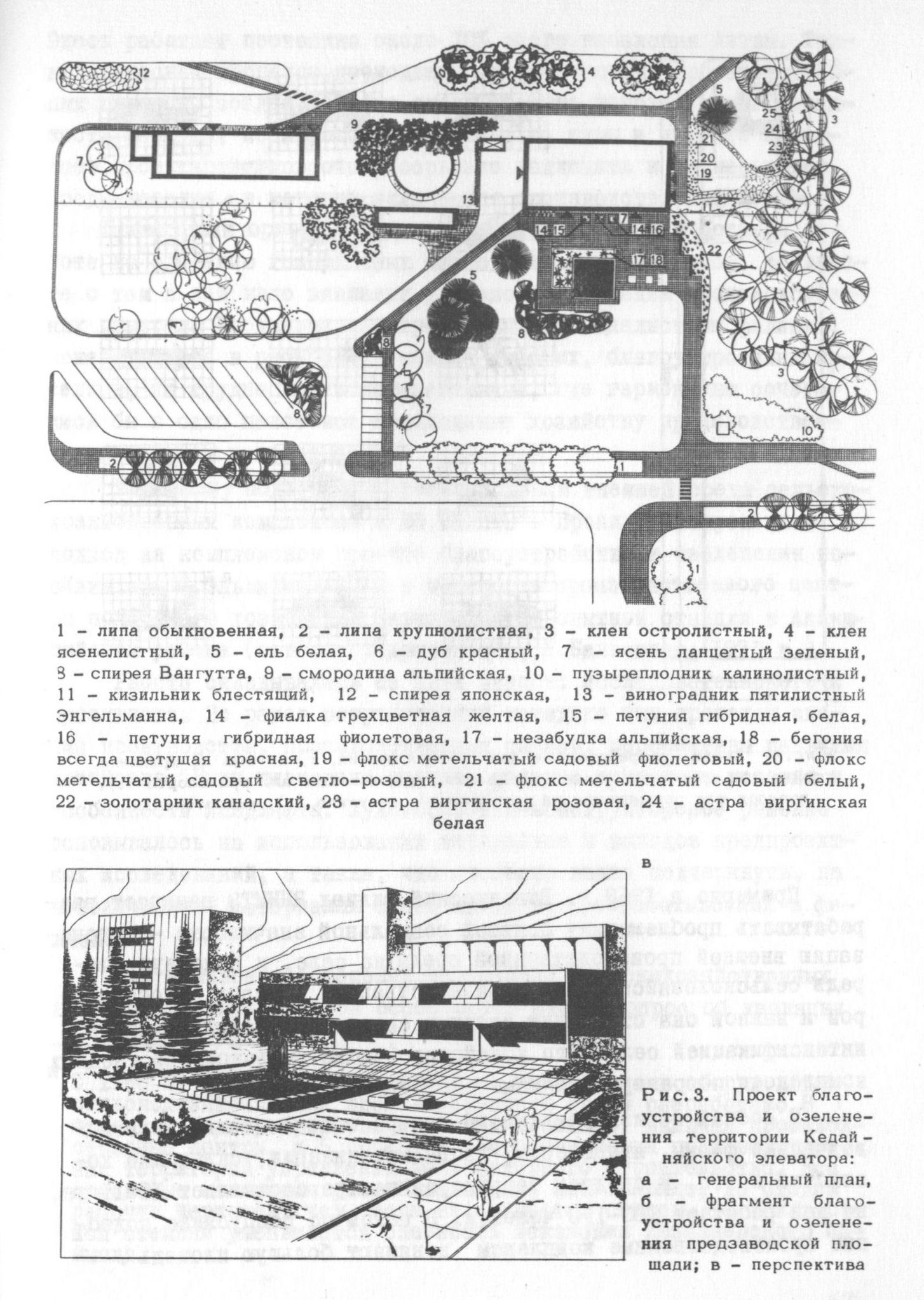

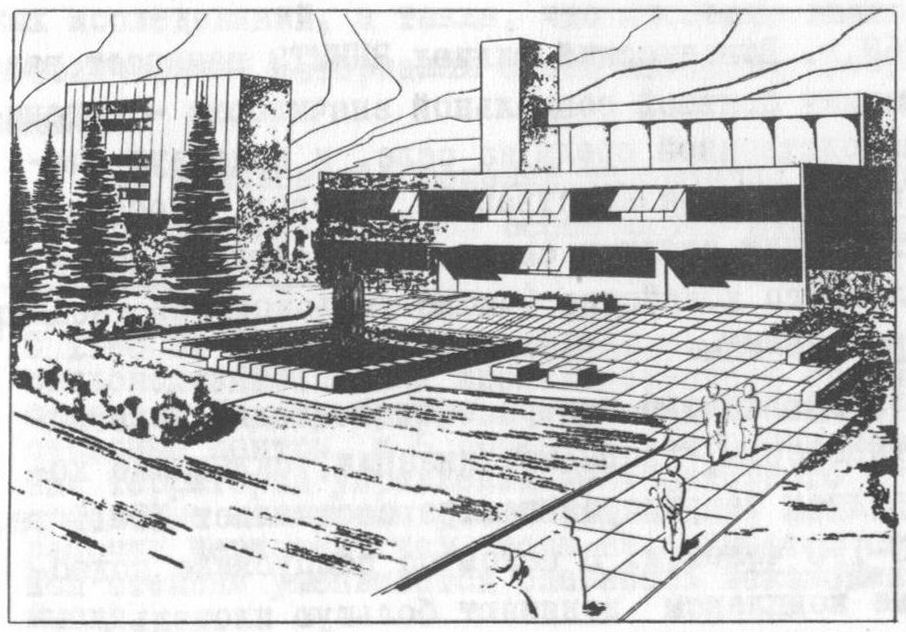

Рис. З. Проект благоустройства и озеленения территории Кедайняйского элеватора: а — генеральный план, б — фрагмент благоустройства и озеленения предзаводской площади; в — перспектива
Или другая комплексная проблема: организация работы транспорта. На промышленных предприятиях, занятых обработкой сельскохозяйственных продуктов, своеобразие этой проблемы связано, в частности, с сезонностью, а следовательно, с напряженностью транспортных работ. Отсюда особое значение приобретает проектирование обширных площадок для стоянки машин, подъездных путей без пересечений, организация мест отдыха для шоферов и пр. Большое значение придается визуальной информации. Дорожные знаки, разработанные специалистами филиала, четко определяют направление движения и размещение транспорта в соответствии с технологическими процессами конкретного предприятия (рис. 4). Этому способствует также опознавательная окраска транспорта, зданий и сооружений.

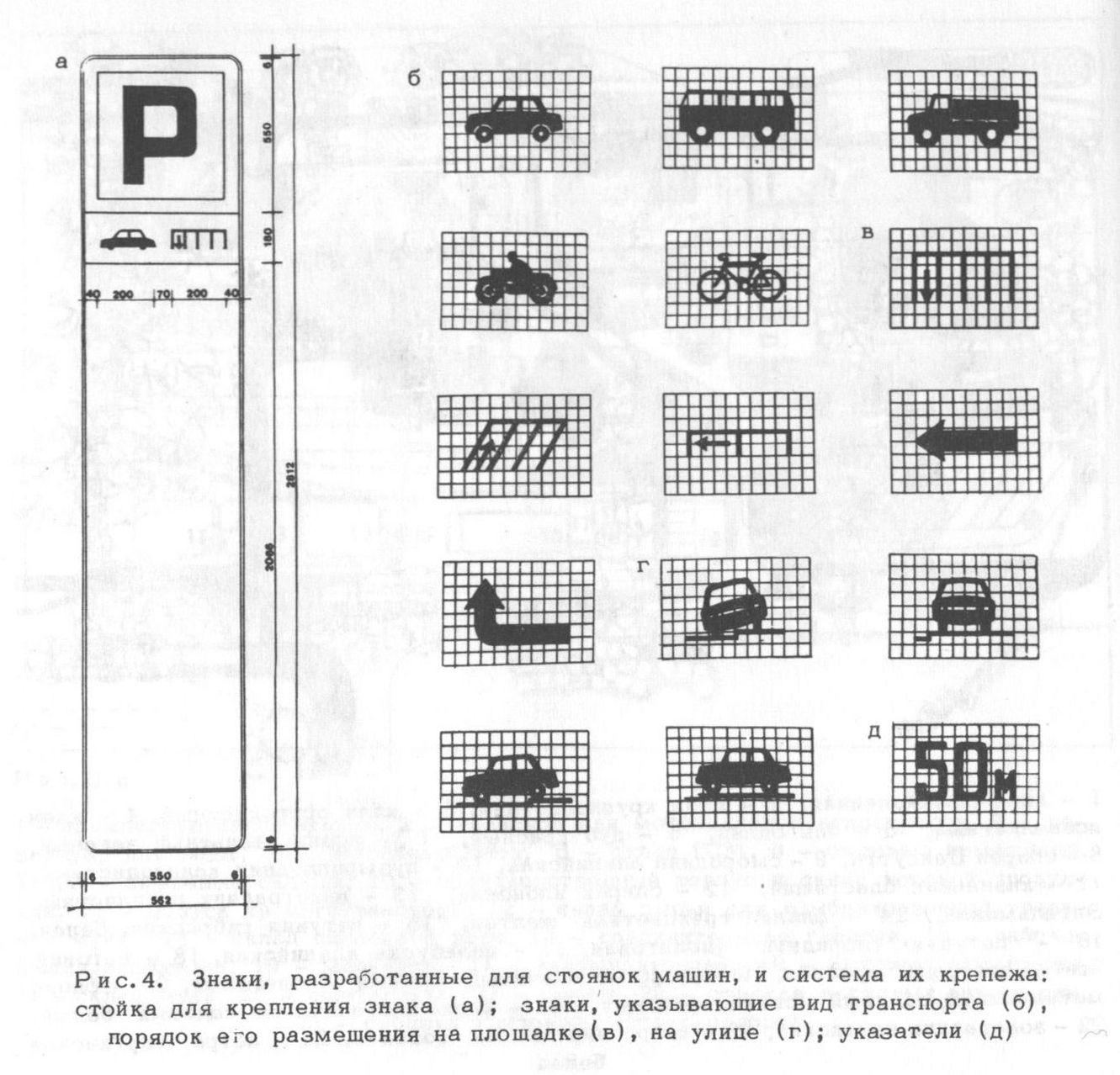

Рис. 4. Знаки, разработанные для стоянок машин, и система их крепежа: стойка для крепления знака (а); знаки, указывающие вид транспорта (б), порядок его размещения на площадке (в), на улице (г); указатели (д)
Примерно в 1968 г. Вильнюсский филиал ВНИИТЭ начинает разрабатывать проблематику большой социальной значимости — организацию внешней производственной среды на селе, и в первую очередь сельскохозяйственных производственных центров. Особо острой и важной она стала для Литвы в связи с индустриализацией и интенсификацией сельского хозяйства (число сельскохозяйственных комплексов по республике намечено довести до 4150).
В состав производственного центра обычно входят животноводческие фермы, птицефермы, дворы механизации, складские хозяйства и т.п. В среднем территория центра составляет 10-15 га, на ней работает 100-150 человек. В целом по республике подобные производственные комплексы занимают большую площадь. Здесь работает постоянно около 10% всего населения Литвы. Технологические процессы, проходящие на территориях производственных центров, создают особые экологические условия — загрязненность воздуха, производственные запахи, шумы и пр. Это обязывает проектировщиков очень серьезно подходить в формированию среды поселка, в которую включается производственный центр.
Проектными организациями республики проделана большая работа по созданию генеральных планов сельских поселков, но вместе с тем в ней мало внимания уделено организации производственных центров. Исследования, проведенные специалистами филиала, показали, что в республике немало хороших, благоустроенных поселков, но трудно найти показательный, где гармонично сочетались бы в одно целое все необходимые хозяйству производственные комплексы и жилая зона.
По-своему подходят к проектированию внешней среды сельскохозяйственных комплексов в ВФ ВНИИТЭ*. Проиллюстрируем этот подход на комплексном проекте благоустройства и озеленения посёлка им. Н. Эльмининкай, и в частности производственного центра подсобного хозяйства Эльмининкской опытной станции в Аникшчяйском районе (авторы Г. Адомавичене, Л. Бальчюнас; 1973 г.).
____________
* С 1968 по 1973 г. лабораторией по комплексному оборудованию сельскохозяйственной производственной среды разработано 8 проектов благоустройства сельских поселков, включая производственные центры, и 5 проектов благоустройства производственных территорий управлений мелиоративного строительства. Все проектные материалы разрабатываются, как правило, до стадии рабочих чертежей, чем если не снимается совсем, то в известной степени уменьшается опасность искажения дизайнерского замысла.
Работа складывалась из двух этапов: исследовательского и проектного. По ранее разработанной методике был проведен анализ производства, производственных связей, перспективы развития хозяйства. Были тщательно изучены местные природные условия и особенности ландшафта. Художественно-конструкторское решение основывалось на использовании материалов и выводов предпроектных исследований, а также, что особенно важно подчеркнуть, на методических материалах этого профиля, разрабатываемых в филиале.
При комплексном решении территорий сельскохозяйственных производственных центров особо остро стоит вопрос об изоляции отдельных зон, в связи с загрязнением воздуха производственными запахами и шумами. Специалисты филиала провели исследования, сделали замеры отдельных параметров и разработали нормы зонирования сельскохозяйственных территорий. Кроме того, они определили функциональные группы пород деревьев, предназначенных для защиты от запахов и шумов. Здесь следует сказать, что существовавшая до этого классификация пород по функциональному признаку предусматривала линь две группы — ветрозащитные и декоративные. Проведенные в ВФ ВНИИТЭ исследования позволяли определить еще три группы пород: локализущие запахи, дезодорирующие и фитонцидные с бактерицидными свойствами (они ещё мало используются).
Исходя из этих методических установок были найдены размеры и оптимальное соотношение жилых и производственных территорий поселка, осуществлено функциональное зонирование производственных комплексов, произведена посадка соответствующих пород деревьев. На свободных от загрязнения территориях запроектированы площадки отдыха (для каждого производственного комплекса отдельно). Общепоселковую зону отдыха, со спортивными площадками и эстрадой, предусмотрено организовать в старой, живописной роще.
Как правило, в проектах производственных центров сеть пешеходных дорожек отдельно не создается, она совмещается с автодорогами. В настоящем проекте была разработана отдельная сеть пешеходного движения. Предварительно были исследованы пути движения населения, что позволило соединить объекты самыми короткими трассами. Подобраны разнообразные дорожные покрытия, исходя из интенсивности движения, места нахождения и вида транспорта, — среди них гравийные, асфальтобетонные и бетонные (для гусеничных тракторов). Тротуары вымощены бетонными плитками.
Для поселка разработана также единая система визуальной информации (автор Л. Бальчюнас). она основывается на единой форме носителей информации, фирменном знаке, единой цветовой гамме и гарнитуре шрифта (рис. 5).

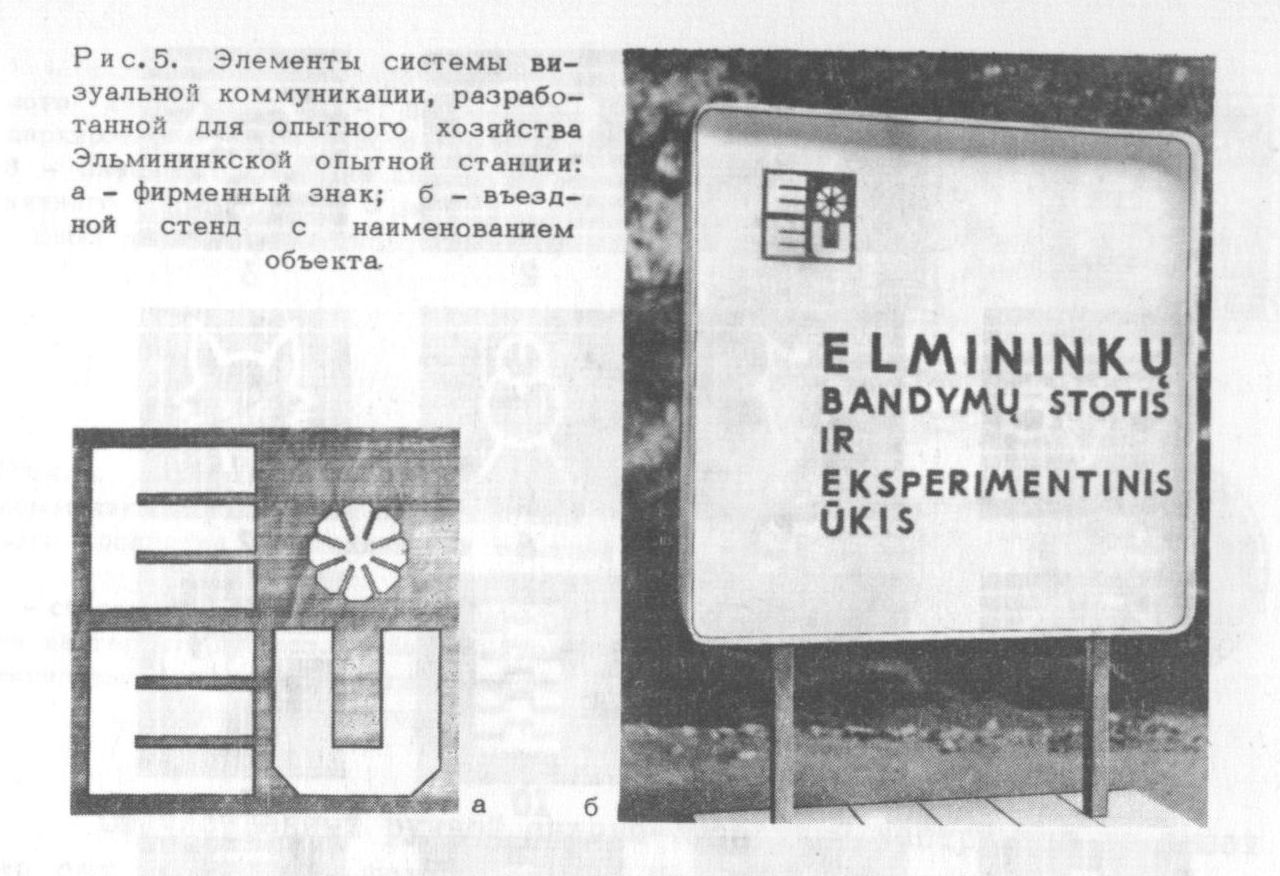

Рис. 5. Элементы системы визуальной коммуникации, разработанной для опытного хозяйства Эльмининкской опытной станции:
а — фирменный знак; б — въездной стенд с наименованием объекта.
Отличительное свойство проектов, разрабатываемых филиалом в рассматриваемой области, — комплексность подхода. В результате такого подхода создаются реальные предпосылки для формирования оптимальной жилой и производственной среды на селе.
Проекты озеленения и благоустройства производственных территорий — не единственные, выполняемые вильнюсскими художниками-конструкторами для села. Параллельно с ними филиал приступил к разработке требований в области комплексного оборудования предприятий торговли, к исследованию специфики потребления бытовых изделий в сельской жилище Литвы, Латвии, Эстонии.
Частичное воплощение проблематика сельского быта нашла в научной работе по совершенствованию ассортимента и номенклатуры садово-огородного ручного инструмента, инвентаря и приспособлений (авторы С. Макаровас, В. Сухоцкис). Тема эта на первый взгляд кажется неожиданной. В самом деле, из года в год повышается уровень механизации возделывания почвы, даже применительно к малым площадям и участкам сложного рельефа. И вряд ли стоит заниматься ручным инструментом. Однако это не так. Отдельные работы не поддаются механизации. Для их выполнения необходим высококачественный ручной инструмент. Развивающееся садоводство, цветоводство и овощеводство требуют совершенствования ручного инструмента. Если учесть, что в личных подсобных хозяйствах создается весомая часть всех реальных доходов населения страны, необходимость и социальная значимость подобных разработок станет очевидной.

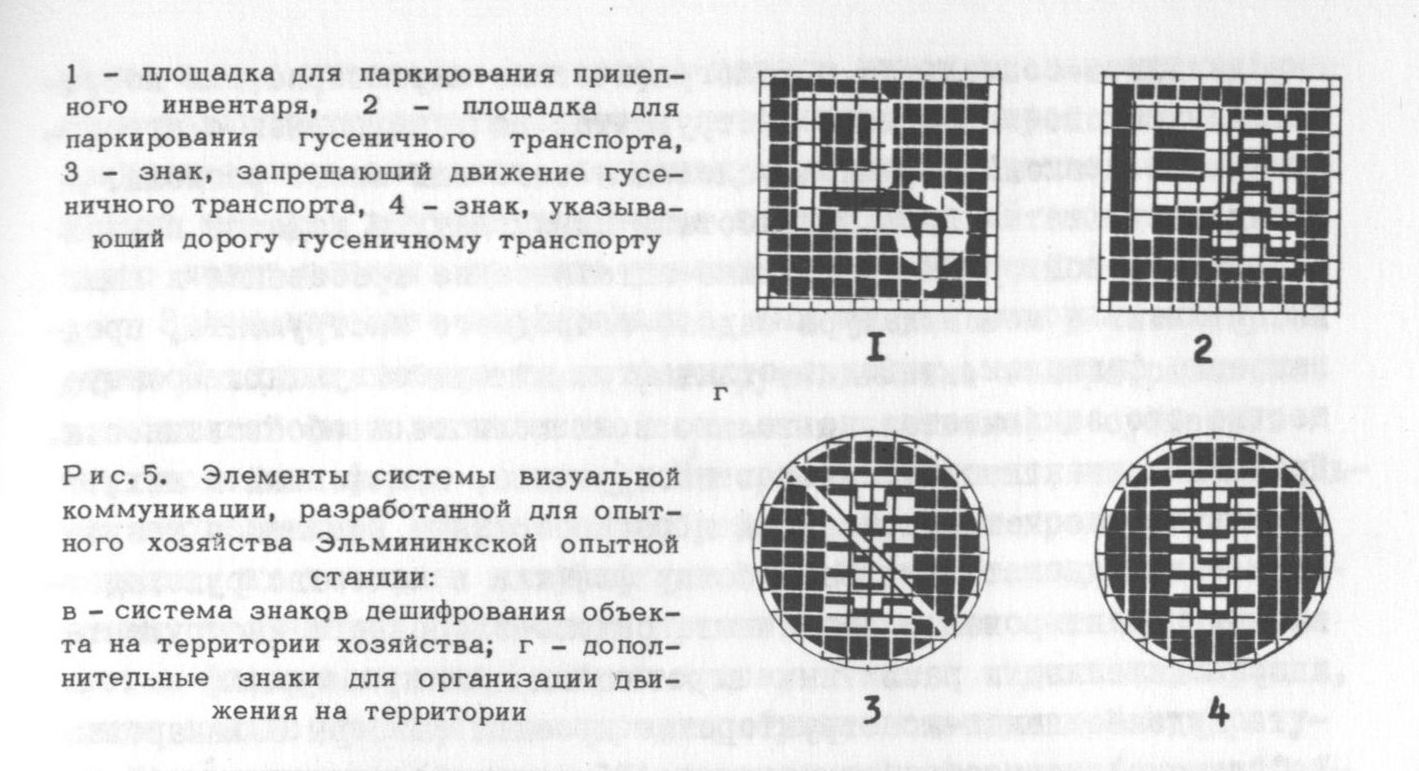

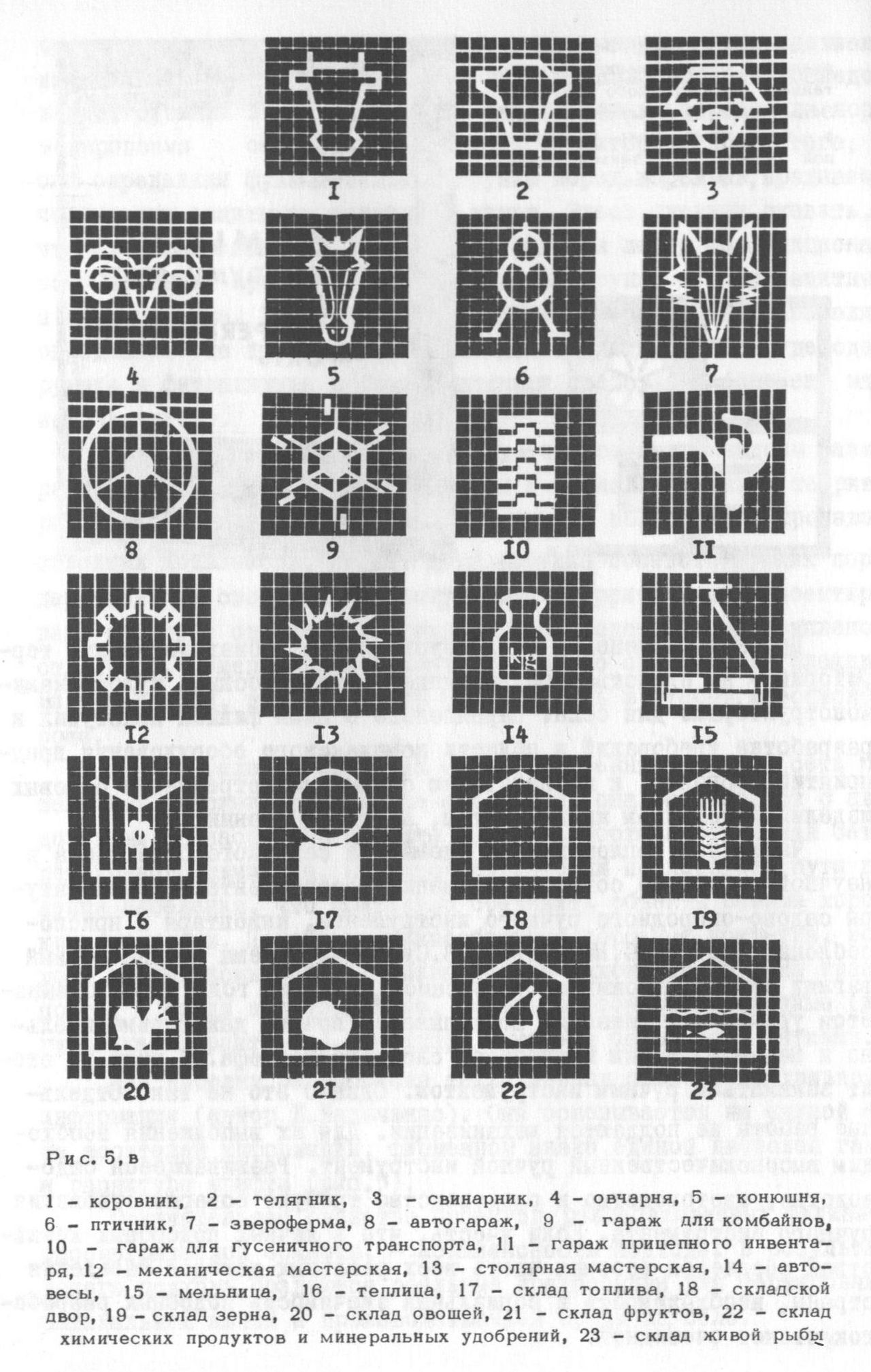

Рис. 5. Элементы системы визуальной коммуникации, разработанной для опытного хозяйства Эльмининкской опытной станции:
в — система знаков дешифрования объекта на территории хозяйства; г — дополнительные знаки для организации движения на территории
Рис. 5, г
1 — площадка для паркирования прицепного инвентаря, 2 — площадка для паркирования гусеничного транспорта, 3 — знак, запрещающий движение гусеничного транспорта, 4 — знак, указывающий дорогу гусеничному транспорту
Отечественный ручной садово-огородный инструмент не имеет до сих пор полной номенклатуры. Производство его нестабильно и возникает то на одном, то на другом предприятии, что приводит к выпуску большого количества однотипных изделий. Подавляющее большинство предприятий, хотя их более 160, не специализируется на выпуске садово-огородного инструмента, а изготовляет его в числе прочих изделий широкого потребления, чаще всего для удовлетворения нужд своей области или района.
Работа над ассортиментом этого вида продукции началась еще в 1967 г. с экспертизы её потребительских свойств и с глубокого анализа существующего положения дел. Художники-конструкторы установили контакты с Каунасской сельскохозяйственной академией и опытным хозяйством Вильнюса. В Каунасе была собрана экспертная группа из специалистов — представителей организаций этого профиля и опытных садоводов-практиков. В ходе обсуждения функциональных характеристик исследуемых образцов, в процессе сравнения их с традиционными народными литовскими и с зарубежными инструментами удалось определить принципы разработки оптимального ассортимента ручного садово-огородного инструмента, инвентаря и приспособлений. Основой его формирования стала классификация изделий по функциональным признакам, расположенным в определенном порядке — в зависимости от степени опосредованной связи с человеком. Исходя из нее были намечены конкретные ассортиментные группы изделий. В дальнейших исследованиях определялись социальные и демографические характеристики потребителей садово-огородного инструмента, во взаимосвязи с агрономическими и экономическими условиями того или иного региона.
По их результатам были разработаны номенклатура изделий каждой ассортиментной группы и технико-эстетические требования к ним. Ассортимент и номенклатура садово-огородного инструмента, предлагаемые филиалом, выгодно отличаются от существующих. Преимущество это заключается не только в их полноте и обоснованности. Принцип вариантности размеров инструмента, заложенный в них, возможность сочетания изделий в разнообразные комплексы позволяют рекомендовать эту разработку филиала в качестве руководства при проектировании различного садово-огородного инструмента и применительно к различным агротехническим культурам.
Художественно-конструкторские проекты (авторы С. Макаровас, В. Сухоцкис) почвообрабатывающего (16 изделий) и режущего (5 изделий) ручного инструмента разработаны в 1973 г. для ГСКБ по садово-огородному инструменту в г. Павлове. Все эти изделия, входящие в две ассортиментные группы, созданы в полном соответствии с рекомендуемой номенклатурой. В их число вошли новые инструменты: полольники, ножи, рыхлители, скребок-цапка, секаторы (малый, цветочный, а также для роз). Остальные инструменты улучшены по сравнению с прототипами с точки зрения эстетических достоинств и удобства пользования.
Большое значение для улучшения эксплуатационных показателей садово-огородного инструмента имела проработка формы его рукояток. Совместно с эргономистами филиала было обследовано 14 рукояток, различных по размерам и форме. Обследование проводилось методом опроса работающих и с помощью электромиографии с последующим сравнением результатов обоих методов, что дало очень точные основания для выбора оптимального варианта.
Такой подход к изучению объекта, решению научных проблем и разработке проектных рекомендаций не случаен для вильнюсских эргономистов. Он завоевал уже прочные позиции в проектной практике филиала. На его основе создано, например, удобное кресло для оператора, подготовлена система сидений. Работы в области прикладной антропометрии и рабочих движений продолжаются. Сейчас специалисты филиала проводят исследования, которые позволят определить основные параметры и принципы проектирования рабочего места конторского служащего (сиденья и стола). Основное внимание в них уделяется выявлению порога чувствительности человека к различению высоты рабочей поверхности. Вопрос этот имеет принципиальное значение, поскольку при производстве конторской мебели нередко допускаются такие колебания в её габаритах, которые могут создать вредные условия для работающего человека.
Эргономические исследования, как мы уже говорили, ведутся двумя методами: объективным (инструментальные замеры различных показателей физиологического состояния человека) и субъективным (основная форма — опрос). Интересно отметить, что параллельные исследования явились своеобразным способом проверки обоих методов, их точности и эффективности. Частое совпадение результатов, получаемых различными путями, позволяет сегодня эргономистам филиала ставить вопрос о том, чтобы в отдельных случаях, когда сложно проводить замеры, требующие специальной аппаратуры, ограничиваться опросом достаточно репрезентативно подобранной группы испытуемых.
Пристальное внимание вильнюсских эргономистов к данным, получаемым в результате опроса, тесно связано с задачами эргономики, со стремлением решать их не только в плане повышения производительности, но и создания комфортных условий труда, максимально способствующих сохранению здоровья и хорошего тонуса работающего человека. Это органически подводит специалистов филиала к использованию социологических методов исследования. Впрямую такие методы применяются при создании систем визуальной коммуникации.
Разработка систем визуальной коммуникации — плодотворное и перспективное для Вильнюсского филиала направление специализации. Ни в одном из филиалов ВНИИТЭ не уделяется столько внимания этой разновидности художественно-конструкторских работ. Поэтому представляется целесообразным подробнее остановиться на их анализе.
В Вильнюсском филиале первые разработки в области визуальной коммуникации были связаны с попыткой упорядочить информационный хаос на городском коммунальном транспорте, применительно к автобусам, троллейбусам, такси (автор Р. Гаушене). Теперь уже мало кто помнит о существовавшем до этого пестром калейдоскопе знаков на транспорте. Новая система, более ясная, ёмкая, рациональная в изготовлении, после проверки в Вильнюсе была внедрена во всех городах республики. Эта разработка послужила практическим подтверждением преимуществ комплексного подхода к решению систем визуальной коммуникации.
Другая интересная работа — проект визуальной информации для междугородных автобусных станций (художник-конструктор В. Замалите, эргономист Е. Ванагене).
Приступив к ней, специалисты филиала работали в справочном бюро автовокзала и учитывали вопросы пассажиров. Основной поток вопросов касался выбора наиболее короткого и удобного маршрута. Это свидетельствовало о том, что расписание не давало исчерпывающей, удобно воспринимаемой информации. Отсюда — основное внимание проектировщиков к расписанию автобусного движения (объему и характеру информации, решению информационных знаков-символов, конструкции крепежа). Была предложена совершенно новая структура расписания. Информация об автобусных рейсах сгруппирована по пунктам назначения в алфавитном порядке, в систему введен цветовой код для выявления кратчайших рейсов. Расписание размещено на стене центрального пассажирского зала. Конструкция крепежа состоит из секций, в каркас которых вставляются коробки с указанием времени отправления. Систему информационных знаков (символов) составляют пиктограммы, используемые в интерьере и экстерьере автобусной станции. Конструкция крепежа представляет собой коробки из органического стекла, подсвечиваемые изнутри люминесцентными лампами.
В последующие годы продолжалась разработка систем визуальной информация, связанных с автодорожными знаками. В частности, подготовлены работы: «Визуальная информация автодороги Вильнюс-Каунас» (автор Р. Гаушене), «Визуальная информация для транзитного транспорта г. Вильнюса» (автор Р. Шапагайте), «Информация пешеходного перехода» (автор Р. Гаушене).
Интересно сопоставить две первые, характерные для вильнюсских графиков разработки. При всем принципиальном отличии проектных задач в решении этих визуальных систем прослеживается единый принцип: чёткое различение каждого из элементов системы, с одной стороны, и сочетание всех элементов в единый комплекс — с другой.
В первой работе в основу проектной концепции положено утверждение, что дорога — это рабочее место, цех водителя. А поскольку работа водителя сложна и ответственна, здесь не место ничему отвлекающему (например, рекламе, стендам наглядной агитации близлежащих хозяйств, декоративным панно и т.д.). На дороге должна главенствовать лишь та информация, которая непосредственно связана с операциями, выполняемыми водителем. Руководствуясь этой концепцией, художники-конструкторы запроектировали для автодороги Вильнюс-Каунас сугубо функциональный комплекс. В него вошли:
В целом художественно-конструкторское решение преследовало здесь цель создать спокойные условия для работы водителя. Иная задача ставилась при разработке системы визуальном информации для транзитного автотранспорта.
Транзитный транспорт в любом городе явление нежелательное, тем более в Вильнюсе, с его сложной планировкой и тесными улицами. Это и послужило мотивировкой художественно-конструкторского замысла: как можно скорее и кратчайшим путем провести этот транспорт через город. Визуальная информация как бы принуждает водителя активизировать внимание. Она подаётся кратко, ясно, броско, с расчётом на автоматическое опознание.
В качестве кода системы принят цвет, как наиболее эффективное информационное средство при восприятии и запоминании.
Из Вильнюса ведут семь основных дорог, и все они закодированы отдельными цветами. Сама система представляет собой комбинацию двух основных элементов: схемы и указателя для каждой из дорог. Схемы находятся перед каждым из семи въездов в город. Они объясняют сущность системы, цветового кода, указывают основные направления дорог и их ориентацию. Схемы ориентированы не по частям света, а по направлению дорожной оси. Перед ними оборудованы площадки, с тем чтобы водители могли остановиться и познакомиться с информацией подробнее. В самом городе об изменении направления движения информируют указатели (500×500 мм) с цветовыми стрелками, соответственно коду дороги. Надписи на них играют вспомогательную роль, однако величина шрифта достаточна, чтобы прочесть их на максимальной для города скорости. С информацией загородных автодорог систему объединяет синий цвет. В общих схемах он служит фоном, а на указателях — каймой. Схемы и указатели предложено выполнять из светоотражающих материалов, чтобы обеспечить хорошую их видимость в любое время суток.
Наряду с транспортными разрабатываются другие по назначению системы визуальной коммуникации. Уже подготовлен комплекс визуальной информации для торговых предприятий Вильнюса (автор Р. Гаушене). В 1973 г. по заказу Главного аптечного управления Министерства здравоохранения Литовской ССР разработан проект визуальной информации для аптек республики (автор Г. Григайтене). Остановимся подробнее на этом последнем проекте.
Всесторонний анализ функциональных процессов позволил определить содержание визуальной информации, необходимой для аптеки. Она была разделена на следующие функциональные группы:
1) общая фирменная информация (символ аптек, шрифт, цвет);
2) внешняя информация аптек (вывеска, сведения о работе, информация о дежурных и близлежащих аптеках);
3) внутренняя информация аптек:

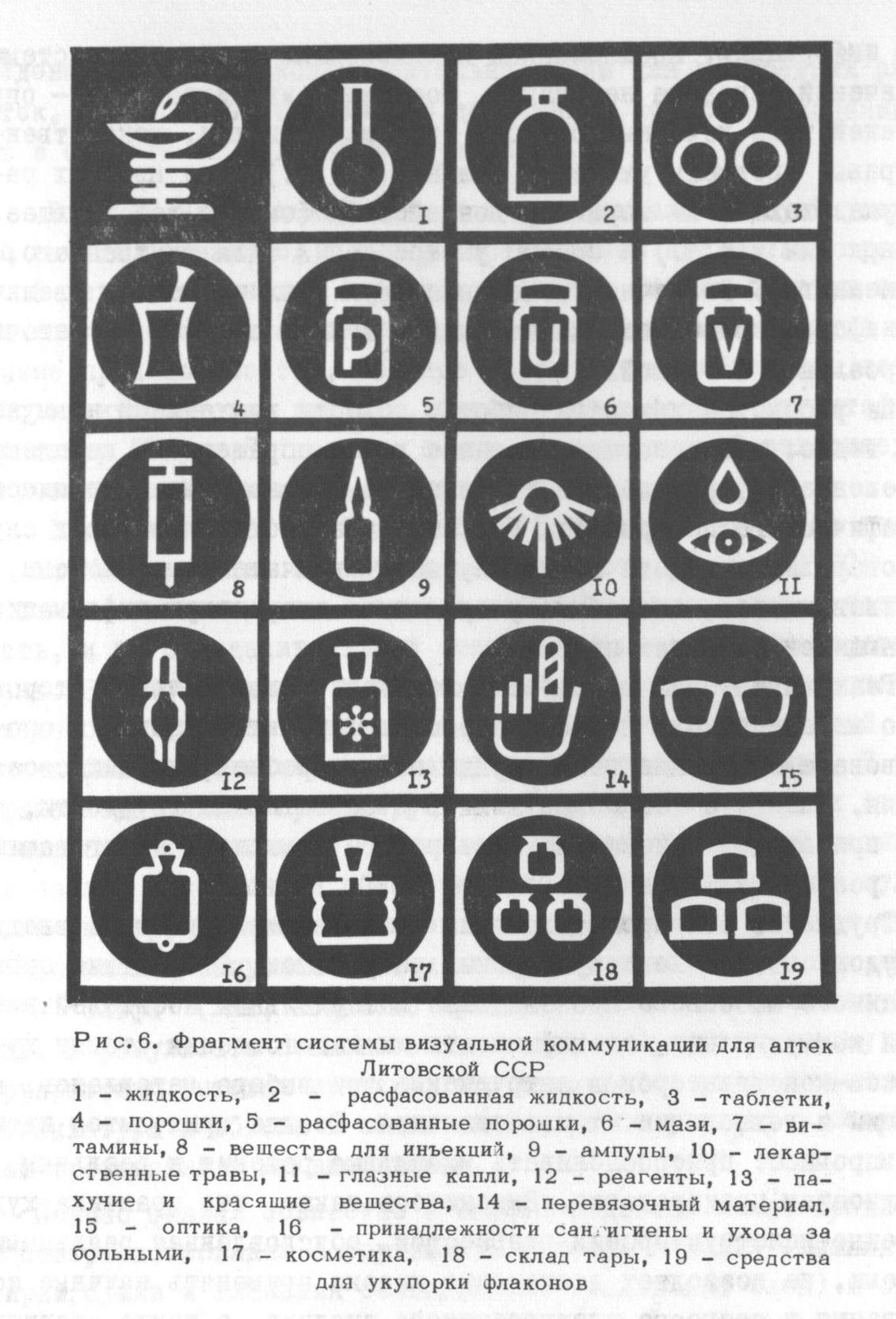

Рис. 6. Фрагмент системы визуальной коммуникации для аптек Литовской ССР
На основе проведенных исследований были разработаны способы подачи информации и спроектирована система необходимых опознавательных знаков (рис. 6). Особый интерес представляет та ее часть, которая помогает быстро определить, к какой группе лечебных средств относится то или иное лекарство. Значение опознавательного кода в фармакологии трудно переоценить. Ведь изготовление лекарств в разных странах не позволяет строить их различие на единой системе упаковки, которая содержит необходимую информацию. Предложенная вильнюсскими графиками система обозначений основана на знаках, состоящих из пиктограмм — определителей типа лечебных средств (порошки, пилюли, лекарственные травы, предметы ухода за больным и т.п.) и из цветных рамок, указывающих на характер воздействия (сильно действующее, яд, наркотик и т.п.) и способ употребления (для внутреннего, для внешнего). Различные сочетания двух этих элементов увеличивают информативное содержание знака, делают систему достаточно универсальной и гибкой.
Из рассмотренных нами работ в области визуальной коммуникации видно, что основное внимание в них обращено на комплексное решение информационной системы, на установление принципов ее графического построения. При этом разработчики во всех случаях старались создать не замкнутые и окончательные системы, но развивающиеся, способные упорядочить визуальную информацию в меняющихся условиях среды.
Реализация этих разработок показала положительные стороны такого методического подхода к решению проектных задач и способствовала выявлению целого ряда новых проблем, ждущих своего решения. Вместе с тем обнаружились и объективные трудности, нередко приводящие к искажению авторского замысла и затягивающие сроки реализации проекта.
Трудности эти проистекают из существующей практики внедрения художественно-конструкторских разработок. Отсутствие организованного массового производства материальных носителей визуальной коммуникации, специфичность их изготовления ставят художников-конструкторов в затруднение при выборе материалов, конструкции и технологии их изготовления. Всегда приходится идти на компромисс: приспосабливать идеальные решения к реальным возможностям производства. Выяснилось также, что практика художественно-конструкторских разработок, обусловленная реальными заказами, не позволяет достаточно широко применять научные исследования в процессе предпроектного анализа, а также ставить эксперименты на стадии синтеза художественно-конструкторского решения. Этому препятствует значительная зависимость хода работы от заказчиков, далеко не всегда понимающих необходимость научных исследований и экспериментов. Видимо, в ближайшей перспективе особое внимание следует обратить на создание научно-исследовательской и экспериментальной базы для конкретных разработок, без которой невозможно дальнейшее совершенствование работ в области визуальной коммуникации.
В числе направлений деятельности филиала следует упомянуть и о работе, связанной с совершенствованием предметной среды быта. В течение ряда лет в филиале создано немало бытовых изделий самого разного назначения: кухонное оборудование (посуда и кухонные принадлежности), сборное оборудование подсобных помещений, электробытовые приборы, бытовые диктофоны и магнитофоны, телевизор «Таурас», детские санки и подростковый велосипед, пчеловодческий инвентарь и многое другое.
В течение 1967–1970 гг. почти 50% разработок было выполнено для Министерства местной промышленности Литовской ССР. Однако из них министерство внедрило в производство лишь небольшую часть, и то со значительными отклонениями от дизайнерского замысла. Это объяснялось и недостаточно высоким производственно-техническим уровнем входящих в его ведение предприятий, и непониманием заказчиком требований технической эстетики. В последующие годы филиал ориентируется на предприятия других отраслей промышленности, которые, располагая более оснащенной технической базой, в состоянии обеспечить правильное внедрение художественно-конструкторских проектов в производство и высокое качество исполнения выпускаемых изделий, — на такие, как СКБ объединения «Эльфа» (УКМ, комплекс приборов автосервиса, мясорубка) и др. В результате повысилось внимание к художественному конструированию бытовых изделий, что отмечается увеличением их номенклатуры и объема в общем списке работ филиала и повышением требований к их выполнению.
Сейчас филиал совместно с ВНИИТЭ подготавливает предложения по совершенствованию ассортимента бытовых изделий (машины для стирки, сушки и глажения белья, швейно-гладильный блок) и определению специфики потребления бытовых изделий применительно к сельскому жилищу Литвы, Латвии и Эстонии. Работа ведется по нескольким основным направлениям: приготовление пищи и хранение продуктов; приготовление кормов и их хранение в личных подсобных хозяйствах; сантехническое оборудование помещений. Цель ее — усовершенствовать номенклатуру, ассортимент и потребительские свойства изделий массового спроса.
В заключение выделим характерные черты деятельности Вильнюсского филиала ВНИИТЭ.
К наиболее показательный из них относится органическая связь, которая существует между промышленностью Литвы и Вильнюсским филиалом. Установлению такой связи способствовала успешная деятельность дизайнерских организаций, существовавших в Литве до возникновения института. Пропаганда дизайнерских идей и первые художественно-конструкторские проекты дали промышленности возможность оценить значение этой деятельности, ее роль в повышении качества выпускаемой продукции и вместе с тем подготовили почву для признания молодой организации. Филиал сравнительно быстро нащупывает основные направления работ, налаживает контакты с головными проектными организациями, активно внедряет в промышленность свои разработки. В настоящее время примерно 60% работ по стоимости выполняется филиалом по республиканским заказам. Причем наметившаяся в последнее время тенденция к уменьшению этого объема связана не с ослаблением установившихся контактов, а с тем, что методические руководства и рекомендации, подготовленные на основании проектов по заказам литовской промышленности и сельского хозяйства, получили положительную оценку во всесоюзном масштабе и сейчас дорабатываются в расчете на применение по всей стране.
Вторая характерная черта деятельности Вильнюсского филиала — установка на разработку комплексных проблем организации среды на основе всесторонних исследований условий труда с последующим выходом на методические рекомендации по улучшению этих условий. Причём наряду с разработкой внутренней среды производственных предприятий большое внимание уделяется организации территорий — как промышленных предприятий города, так и сельских производственных комплексов. Для выявления действенности рекомендуемых филиалом мероприятий по эстетической организации производственной среды разрабатывается методика расчета их экономической эффективности.
Каждый раз, когда начинается разработка художественно-конструкторского проекта, проектная задача рассматривается прежде всего в плане материально-предметного обеспечения того или иного функционального процесса. Так обстоит дело даже тогда, когда речь идет об отдельном станке, не говоря уже о комплексной организации производственной среды. Предварительный этап исследования определяет собой и конкретное проектирование, и позволяет на примере частных случаев накапливать материал, используемый в дальнейшем для разработки рекомендаций и методических пособий. Эта тесная связь научно-методической и проектной работы — также характерная черта деятельности филиала. Недаром в последнее время одна треть бюджетных годовых средств института ассигнуется на научные исследования. Хорошие результаты работы указывают на плодотворность такого слияния.
Успехам филиала способствует и высокая квалификация художников-конструкторов. Все они имеют высшее специальное образование, все — выпускники одной школы, Государственного художественного института Литовской ССР. Это определяет во многом единство их творческих методов и единство понимания профессиональных задач.
