Вопросы строительной техники неразрывно связаны с вопросами архитектуры. Всякое пренебрежение строительной техникой ведет к созданию неполноценных архитектурных сооружений, в облике которых отсутствует истинная правдивость. Кроме того, это пренебрежение строительной техникой во многих случаях весьма чувствительно отражается на стоимости сооружений.



Реконструкция Москвы выдвигает ряд проблем. Одной из таких проблем является выбор типа конструкций для зданий большой высотности, определенное количество которых мы должны будем возвести в ближайшие годы.



Решение этой задачи не может быть возложено только на конструкторов-строителей. Архитектор должен принять в этом деле самое непосредственное участие. Ведь не говоря уже о том, что архитектор-автор ответственен за все сооружение в целом, за его рациональную конструкцию, за его стоимость, у него, кроме того, есть и свои специфические интересы при решении этой задачи: выбор сетки колонн, размеры самых стоек, типы перекрытий, тип заполнения — все это в той или иной степени отражается на архитектуре здания. Вот почему Академия архитектуры и включила в план работы кабинета строительной техники проблему конструкций зданий большой высотности. Возводимые у нас до сих пор здания, высотой обычно не более 10—12 этажей, имели как бы бесспорную конструкцию: до известного предела (этажей 6—8 — имеется в виду непромышленное строительство) использовался кирпич в виде сплошных стен, выше — железобетонный каркас.



Последний является как бы естественным заменителем кирпичных стен, когда они становятся уже чересчур громоздкими и дорогими. Но железобетонный каркас при известных предельных высотах начинает обнаруживать те же пороки, что и кирпичная стана. Возникает потребность в переходе на новый материал (сталь) и в установлении граничащих линий в применении кирпича, железобетона и стали.



В западно-европейской и американской литературе имеется ряд серьезных исследований на эту тему, например германского инженера Эмпергера, Американского института стали и пр. Для условий нашего строительства эту работу предстоит еще проделать. При этом в некоторых случаях необходимо учесть целесообразность комбинированных решений.



Одним из таких решений является железобетонный каркас с жесткой арматурой. Эта последняя, проектируемая из прокатных профилей, обладает всеми преимуществами стальных конструкций — сборностью, возможностью широкой индустриализации. Установленная на место, жесткая арматура на период стройки служит каркасом, по которому можно делать перекрытия, легко подвешивать опалубку, экономя тем самым, помимо всего прочего, и на сроках работ. После бетонирования с небольшим добавлением гибкой арматуры получается железобетонный каркас — огнестойкий и способный принять полную нагрузку, под которую спроектировано сооружение.

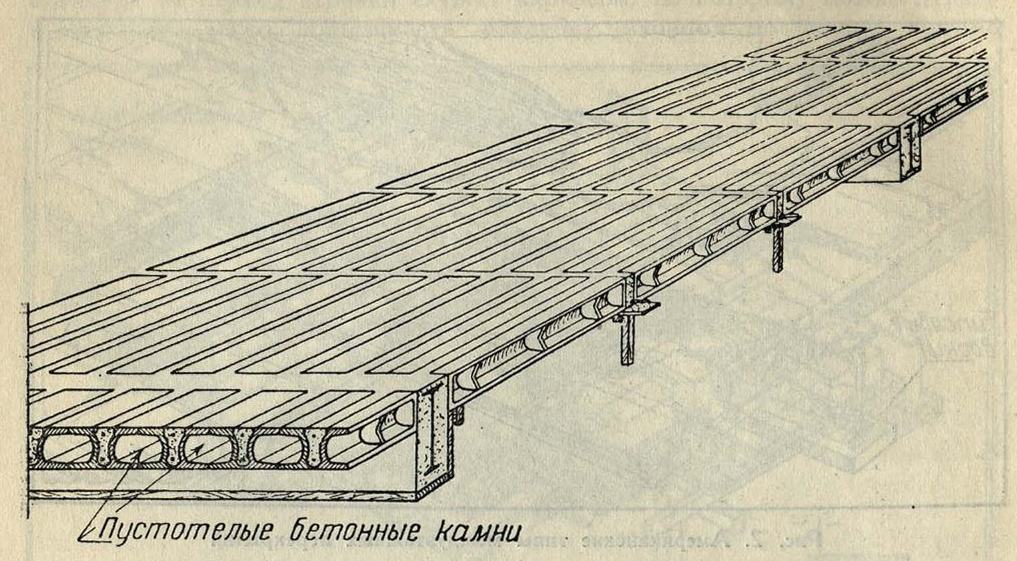

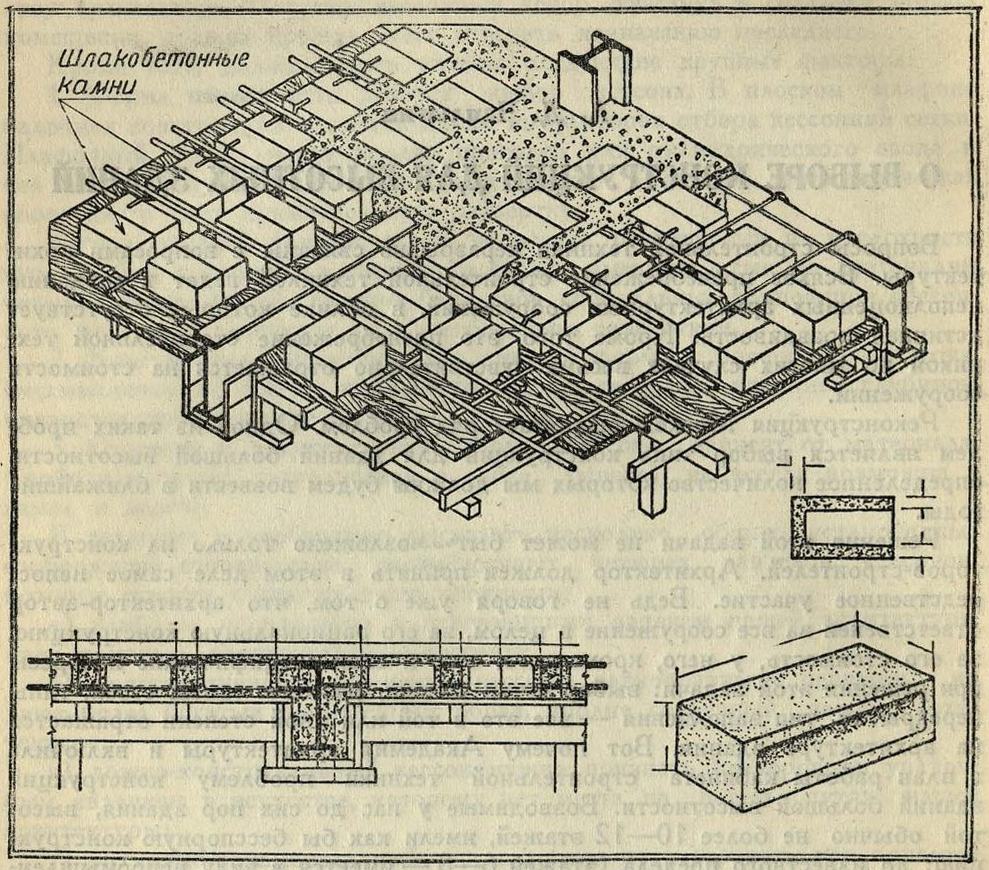

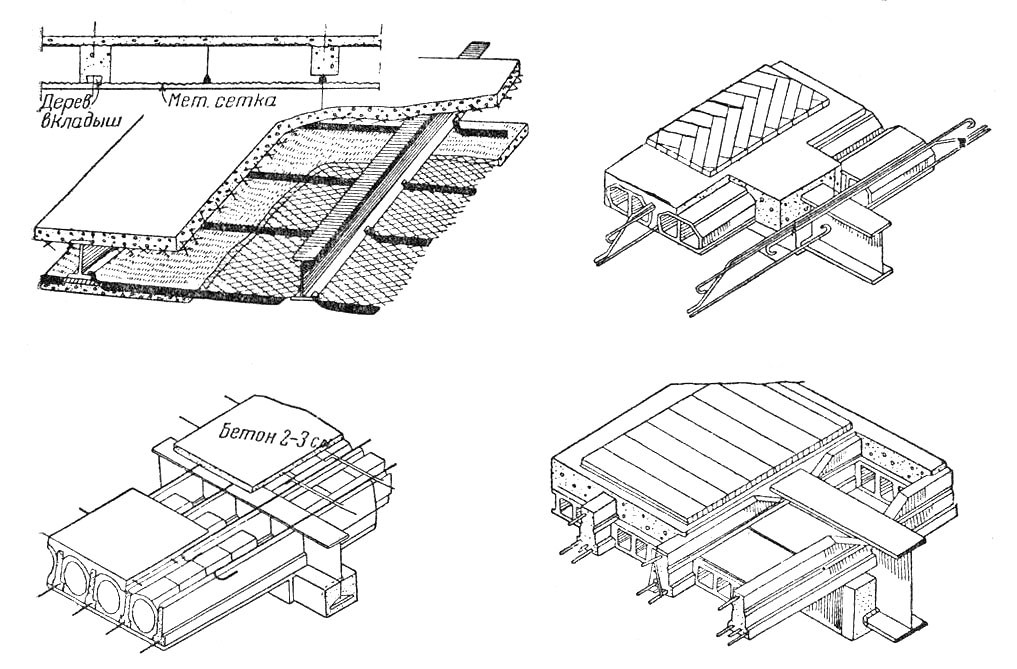

Рис. 1. Американские типы междуэтажных перекрытий





Таким образом, преимуществом этого типа каркаса по сравнению с обычным железобетонным являются бо́льшие удобства в производстве работ и ускорение темпов возведения сооружения, недостаток — несколько больший расход металла. Перед чисто стальным каркасом здесь имеется преимущество меньшего расхода стали, так как засчитывается в работу бетон, который в стальном каркасе играет только роль огнезащитной оболочки, но зато несколько усложняется производство работ.

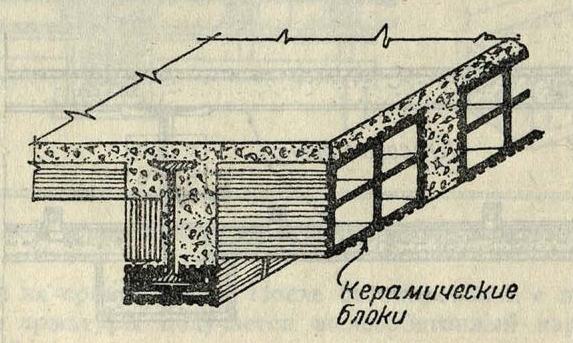

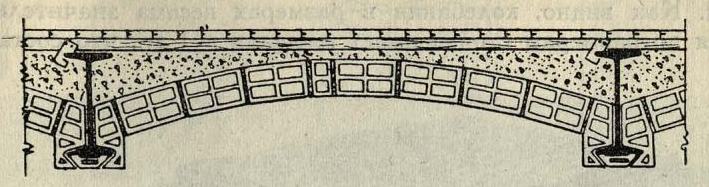

Рис. 2. Американские типы междуэтажных перекрытий





Примеры подобной конструкции уже имеются в нашем строительстве, например в доме Совнаркома СССР в Охотном ряду.



Возможен и другой тип комбинированного решения. Некоторое количество верхних этажей выполняется в железобетоне с жесткой арматурой, а нижние этажи имеют чисто стальной каркас. Подбирая соответствующим образом марки бетона и процент армирования, можно добиться почти постоянного сечения колонны по всей высоте, что может дать ряд архитектурных и конструктивных преимуществ, особенно для стеновых колонн.

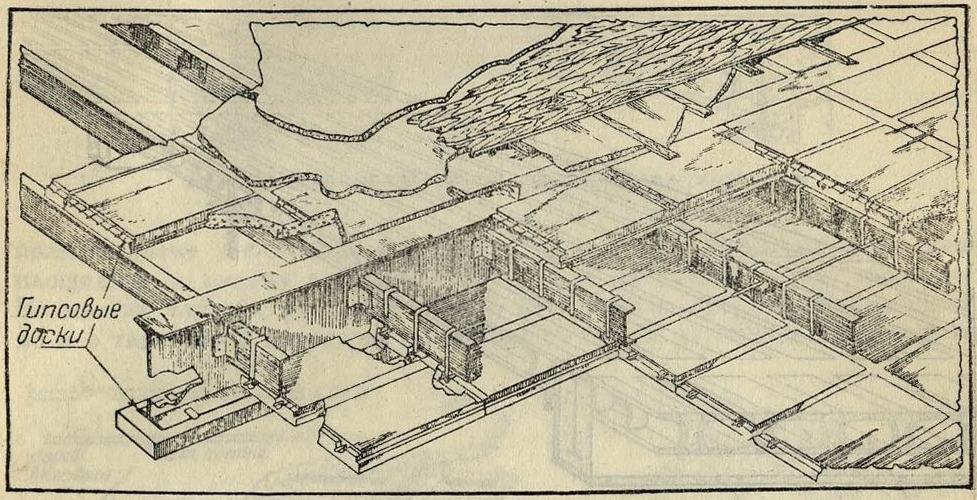

Рис. 3. Американские типы междуэтажных перекрытий





Основное преимущество этого типа смешанного решения — меньший, чем в стальном каркасе, расход металла, меньшие размеры стоек и менее трудоемкая работа, чем в железобетонном решении. Экономическая его эффективность и степень конструктивной целесообразности должны быть выявлены рядом сравнительных проектировок, что сейчас и проделывается кабинетом строительной техники.

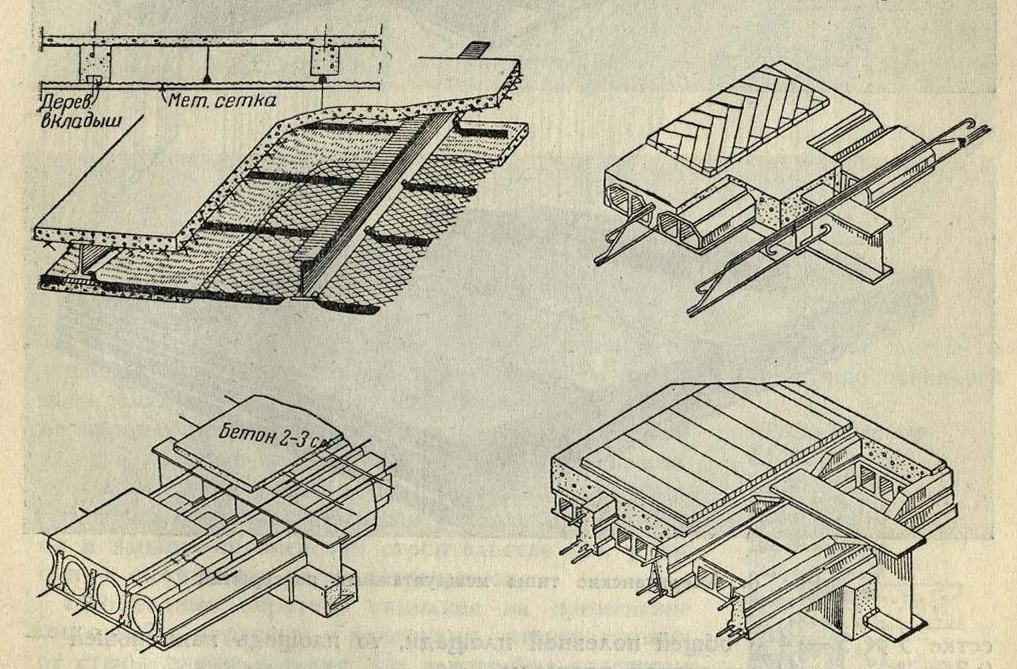

Рис. 4. Американские типы междуэтажных перекрытий





Но, выбрав тот или иной тип каркаса, мы уже в нем самом сталкиваемся с целым рядом неясных, переменных моментов. Возьмем железобетонный каркас. Правильный выбор сетки колонны имеет первостепенное значение для всего сооружения. Германский инженер Шторц подсчитал, что каждый лишний метр увеличения против нормального размера сетки 4×4 м дает удорожание всего скелета на 10%. Эти подсчеты необходимо проверить для наших условий и иметь это в виду при выборе сетки.

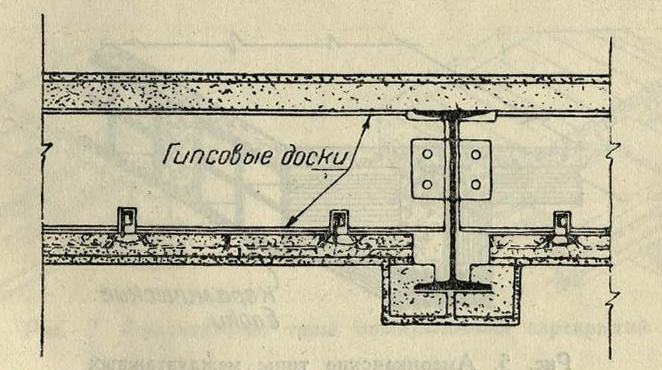

Рис. 5. Американские типы междуэтажных перекрытий





Размеры стоек каркаса влияют на величину полезной площади помещения и отражаются на их архитектурном оформлении. Мы обладаем средствами, позволяющими до некоторого предела влиять на эти размеры.





Рис. 6. Американские типы междуэтажных перекрытий





Первое — это выбор надлежащей марки бетона: применение бетона большей прочности уменьшает размеры стоек, но удельная стоимость этого бетона выше; появляется необходимость установления какого-то критерия.





Рис. 7. Американские типы междуэтажных перекрытий





Второй способ уменьшения размеров колонн — это применение процента армирования. Обычно считается, что железобетонная стойка тем дешевле, чем меньше в ней арматуры. Но при больших нагрузках слабо армированные стойки получают большие размеры, что ведет, с одной стороны, к дополнительному увеличению нагрузки, с другой — к уменьшению полезной площади и к целому ряду затруднений при их архитектурной обработке. Во многих случаях возникает вопрос не только о проценте армирования, но и о типе самой арматуры, а именно — об отказе от гибкой и переходе на жесткую арматуру из прокатных профилей. Эта арматура весьма существенно влияет на размеры стоек, особенно если учесть предварительное напряжение металла. Но для рационального использования арматуры этого типа необходимо выяснить ряд положений, из которых важнейшим является процент армирования. Американские нормы указывают как предел 6%; но недавно в Америке же выстроено здание, где этот процент достигает 13. Для изучения колонн этого типа необходимо поставить ряд лабораторных испытаний. Чтобы судить о степени влияния всех вышеуказанных факторов на размеры строек, приводится таблица (рис. 11), дающая размеры при разных марках бетона и различных процентах армирования для стойки под нагрузку в 500 т, что соответствует стойке нижнего этажа обычного общественного, например административного, здания высотой в 20 этажей. Как видно, колебания в размерах весьма значительны. Если наибольшая по размерам стойка имеет площадь в 1 м², что составляет при сетке 5×5 — 4% общей полезной площади, то площадь наименьшей — 0,25 м², т. е. 1% полезной площади.





Рис. 8. Американские типы междуэтажных перекрытий





В отношении междуэтажных перекрытий при железобетонном каркасе необходимо отметить следующее. Если для промышленных сооружений можно мириться с обычным ребристым перекрытием, дающим там в большинстве случаев экономное и целесообразное решение, то в применении к зданиям общественным этот тип перекрытий вызывает много неудобств. Необходимость во многих случаях скрыть ребра вызывает потребность устройства нижней плиты, что создает дополнительные затруднения в производстве работ и дает большую толщину перекрытия. Кроме того, обычное ребристое перекрытие вообще мало удобно для тепло- и звукоизоляции. Другой вариант этого типа перекрытия — с нижней плитой и деревянным заполнением по верху балок — нисколько не лучше основного типа. Все это заставляет искать новых, более совершенных решений. Здесь можно указать на различные сборные настилы, на часто ребристые конструкции с включениями легких заполнителей и пр.

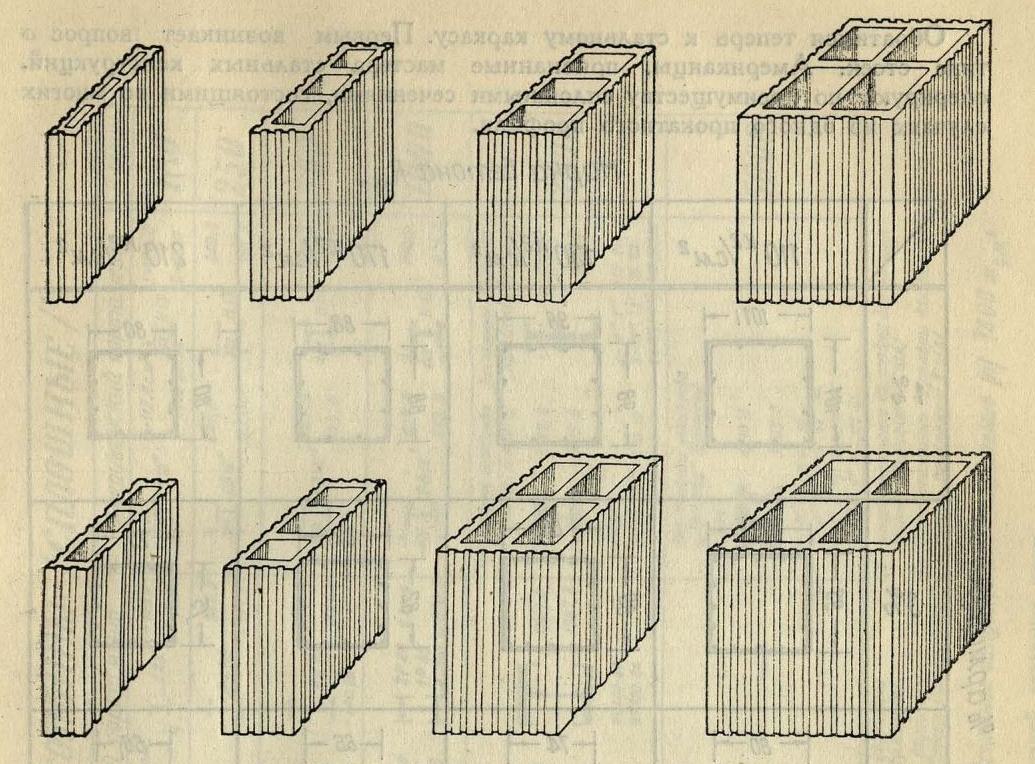

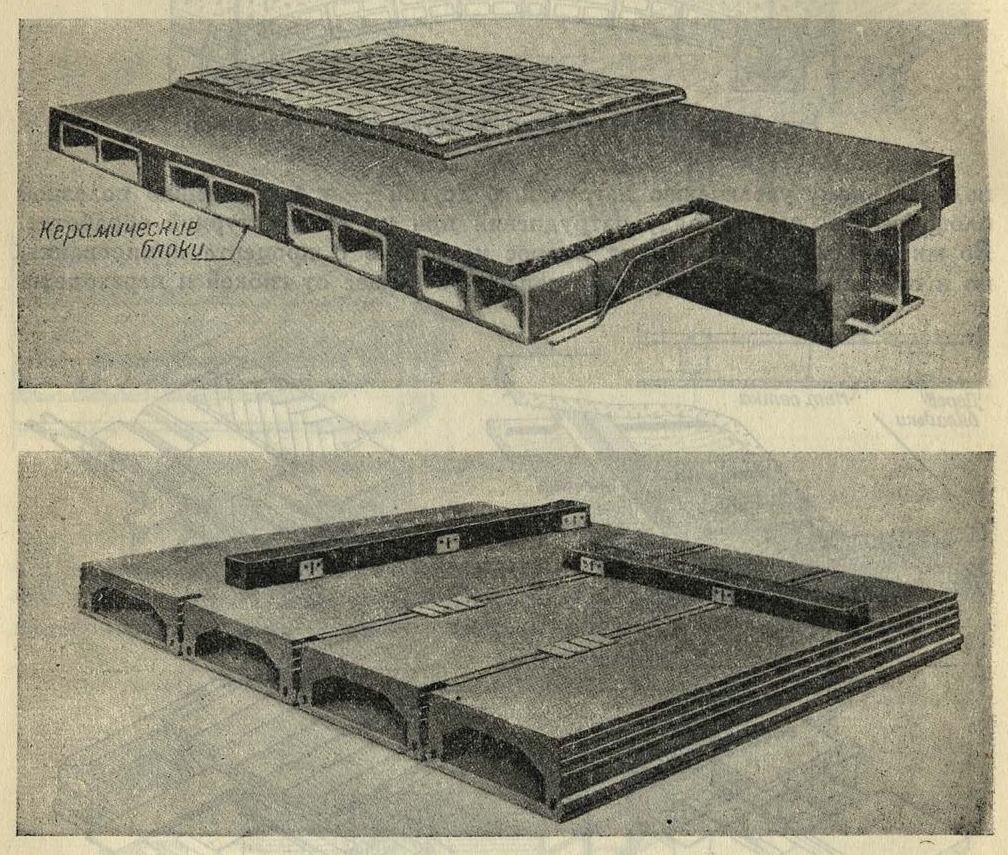

Рис. 9. Типы американских керамических блоков





Эти виды решений с большим успехом применяются в западно-европейском строительстве, но у нас они, к сожалению, редко встречаются.



Необходимо обратить внимание на применение консольных каркасов с колоннами, отставленными от стены внутрь здания. По некоторым подсчетам при надлежащем выборе величины выноса консоли можно получить в стоимости каркаса до 15% экономии.

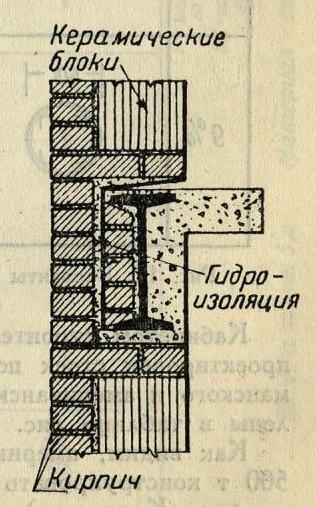

Рис. 10. Американский тип заполнения стального каркаса





Подводя итоги всему вышесказанному о железобетонном каркасе, необходимо установить, что в этот в основном достаточно хорошо освоенный нами тип конструкции предстоит еще внести много улучшений, чтобы сделать наиболее эффективным его применение в нашем строительстве.

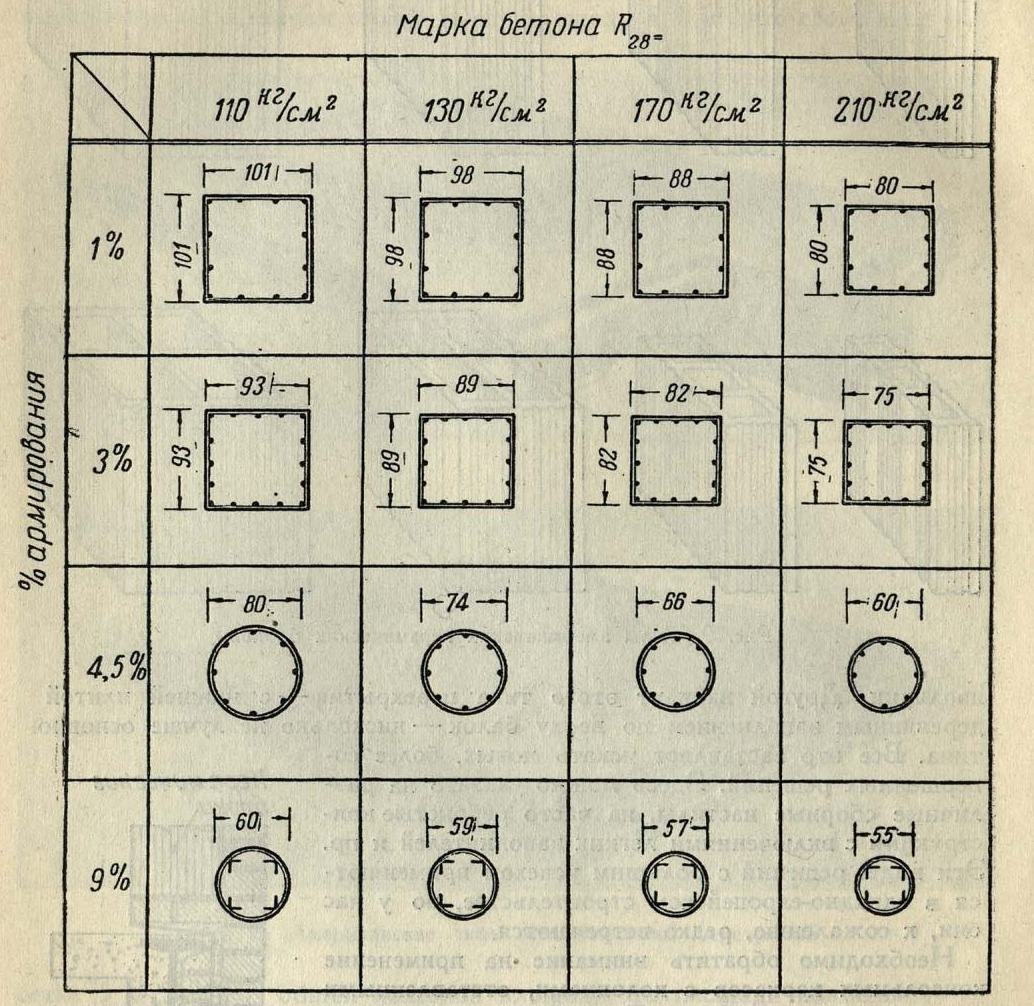

Рис. 11. Варианты сечений железобетонных стоек под нагрузку в 500 т





Обратимся теперь к стальному каркасу. Первым возникает вопрос о типе стоек. Американцы, признанные мастера стальных конструкций, оперируют по преимуществу сплошными сечениями, состоящими во многих случаях, из одного прокатного профиля.



Кабинетом строительной техники был проделан ряд сравнительных проектировок стоек под разные нагрузки, с использованием нашего, германского и американского сортаментов. Результаты этой работы представлены в таблице рис. 12.

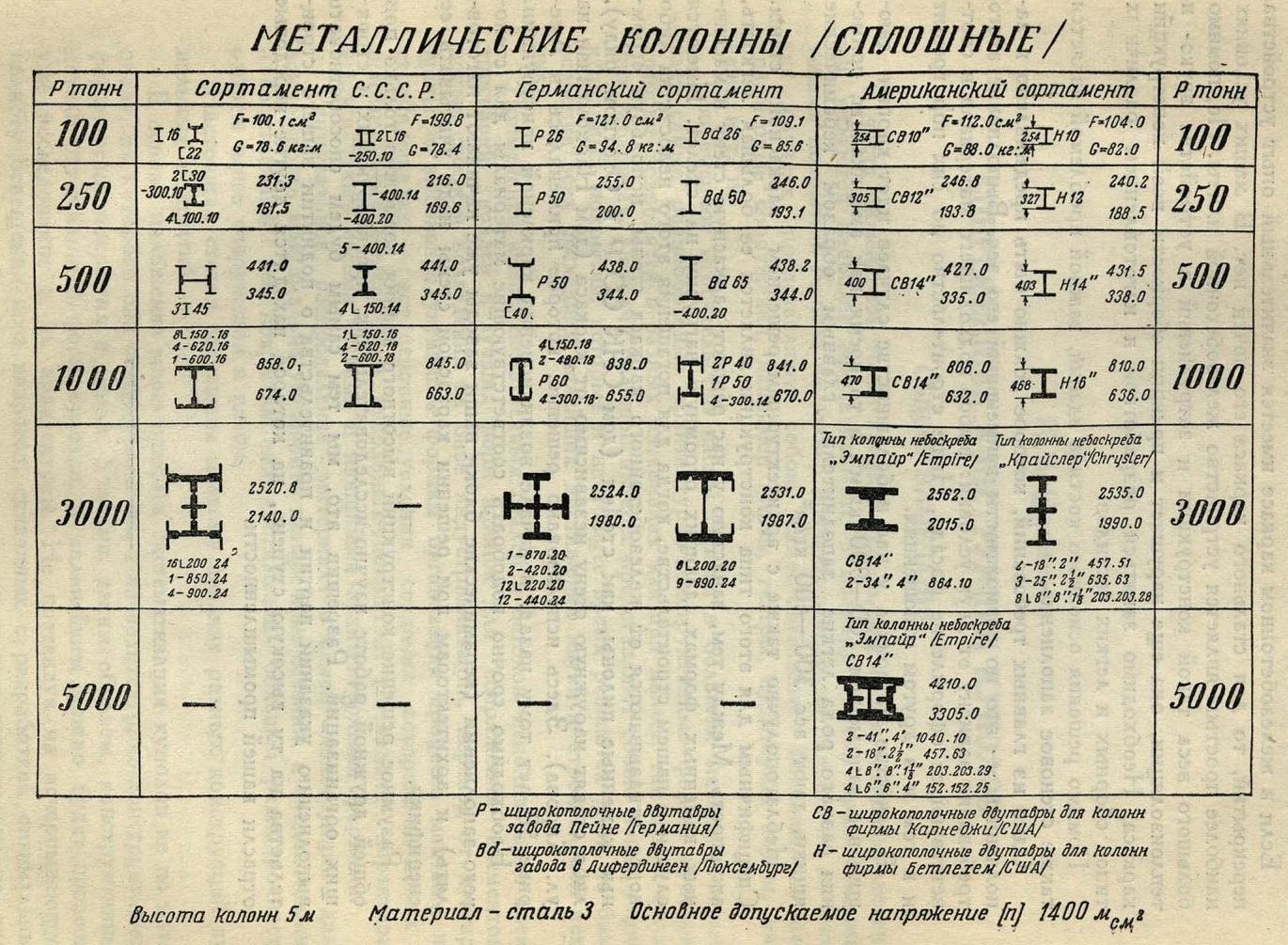

Рис. 12. Варианты сечений стальных стоек





Как видим, американцы имеют возможность стойки под нагрузку до 500 т конструировать из одного двутаврового профиля (так называемый профиль Карнеджи), в то время как наш сортамент вынуждает ставить целый набор профилей, что отражается и на темпе работ и на размерах стоек.



Необходимо и у нас поднять вопрос о прокатке специальных профилей или поставить опыты с изготовлением сварных профилей.



Если в железобетонном каркасе имеется значительный опыт устройства перекрытий, то для стального каркаса его почти нет. В наших условиях наиболее простым является устройство железобетонной плиты. Но, помимо большого веса такой конструкции и затруднений в устройстве звуко- и теплоизоляции, она еще нарушает и принцип сборности всей конструкции каркаса. Необходимо заняться разработкой и изготовлением различных типов сборных и легких настилов.



Помимо решения основного костяка здания, важной проблемой является также стеновое заполнение.



Одно из главных требований, которое должно быть предъявлено к заполнению, — это по возможности наименьший его вес. Выполнение этого требования зависит от двух условий: выбор подходящего материала и соответствующее оформление фасада. Наше строительство до сих пор грешит и в том и в другом отношениях.



В качестве материала у нас в большинстве случаев идет кирпич, дающий вес заполнения 700—900 кг/м², в то время как американцы, применяя разного рода легкие заполнители, главным образом керамические ящики, дают вес 300—400 кг/м².



Неблагополучно также с архитектурным решением каркасной стены. Специфичным для этого типа конструкции является ее большая легкость, ажурность. Между тем, зачастую у нас решают каркасную стену в массивных каменных формах, дающих огромную нагрузку на скелет. Имеются случаи в нашем строительстве, когда для погашения этого недостатка либо вовсе отказываются от железобетонного каркаса стены, используя огромные каменные пилоны, как стойки (дом СНК СССР в Охотном ряду), либо ставят наружную стену независимо от каркаса (дом Наркомсвязи на ул. Кирова). Здесь использовано решение, которое применялось в Америке 50 лет тому назад, в начале возникновения каркасной конструкции.



Необходимо срочно подобрать соответствующие материалы для стенового заполнения (керамические блоки наши заводы уже начинают изготовлять), и архитекторам при решении каркасной стены надо учитывать ее специфику.



Разумное решение конструкций высотного здания возможно только при общей дружной работе научно-исследовательских, проектирующих и строящих организаций. Разрешив это, мы тем самым будем способствовать выполнению указаний партии и правительства о поднятии нашего строительства на ту высокую ступень, на которой находятся другие передовые отрасли нашей промышленности.
